ZHCACB2A March 2023 – November 2023 AM2732 , AM2732-Q1
3.1 晶體和振蕩器輸入選項
AM273x 主時鐘接口 CLKM 和 CLKP（ZCE 引腳 U1 和 V1，NZN 引腳 N1 和 P2）可以由所連接的晶體或單端振蕩器輸出提供電源。連接的晶體應該是工作頻率為 40MHz 的基本模式晶體。如果從單端振蕩器輸出運行，CLKP 引腳應連接到振蕩器，而 CLKM 引腳必須接地。在振蕩器輸入模式下，CLKP 引腳可以連接到 1.8V 直流耦合方波或交流耦合正弦波振蕩器。有關完整的晶體和振蕩器輸入要求，請參閱 AM273x Sitara? 微控制器數(shù)據(jù)表。

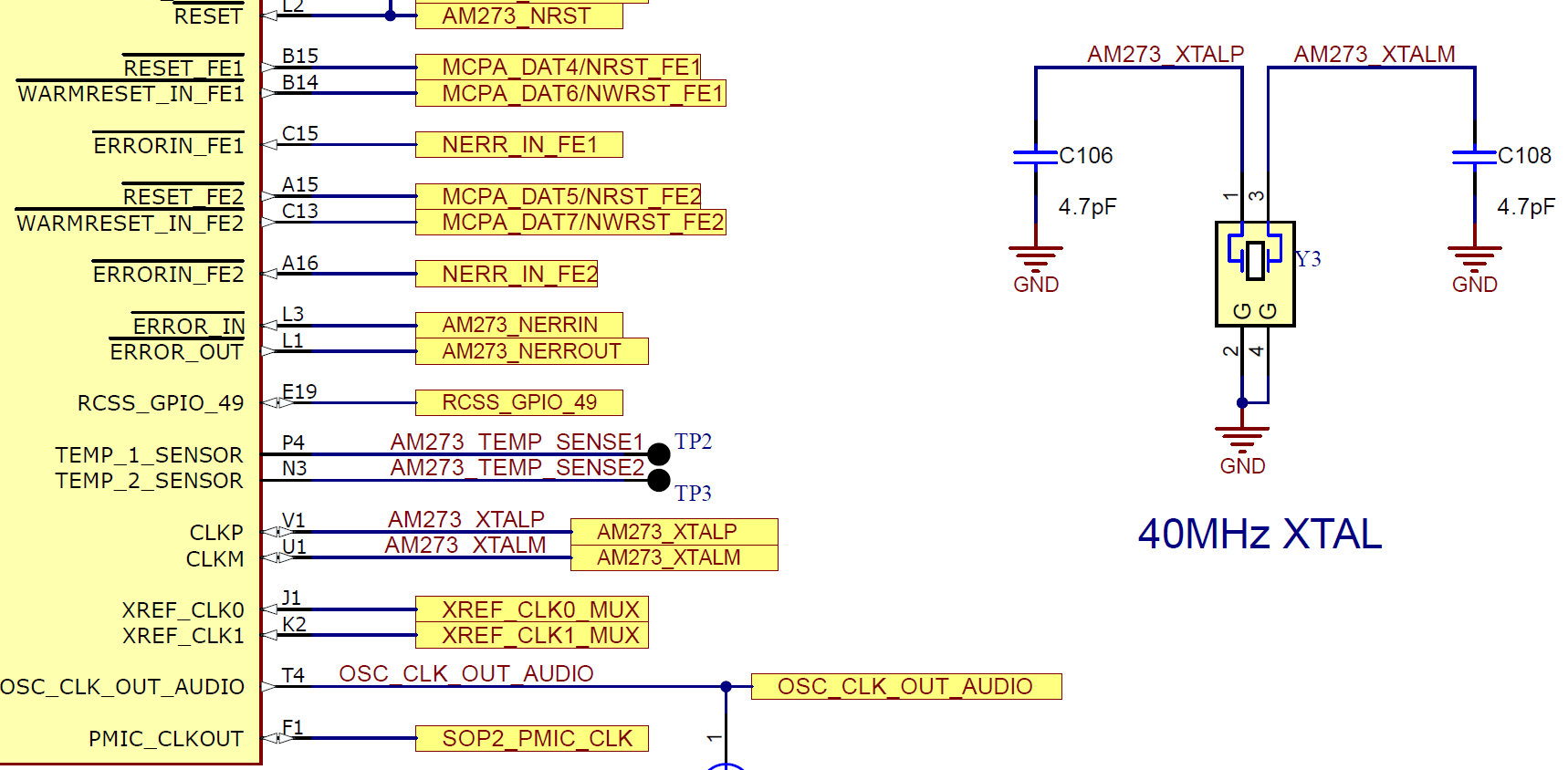

圖 3-1 摘自 AM273x GPEVM 原理圖AM273x 的其他時鐘輸入包括：
- 兩個外部參考時鐘輸入 XREF_CLK0 和 XREF_CLK1（ZCE 引腳 J1 和 K2，NZN 引腳 G1和 G2)，可用作系統(tǒng)同步的專用外設時鐘源。
- 兩個攝像頭子系統(tǒng) 2.0 (CSI2.0) 時鐘輸入，CSI2_RX0CLKM/CSI2_RX0CLKP（ZCE 引腳 B6 和 A6）用于 CSI2.0 接收器 1，而 CSI2_RX1CLKM/CSI2_RX1CLKP（ZCE 引腳 A11 和 B11）用于 CSI2.0 接收器 2。
