表 2-1 描述了 AM273x 所需的初始 BGA 去耦和電源濾波。這些特性基于 AM273 GPEVM PCB 和 AM273x 封裝在上述瞬態用例中的初始仿真反饋。
以下各節以及 AM273x EVM 原理圖和布局中介紹的去耦網絡是任何 AM273x PCB 設計的合理起點。節 11 中提供了去耦網絡的附加放置指導。但是,由于特定的 PCB 布線差異以及由此產生的平面電容和去耦安裝電感以及其他寄生效應,強烈建議設計人員仿真和測量其特定的配電網絡性能。理想情況下,仿真和測量應在目標應用軟件處于活動狀態和適用于系統的預期操作環境條件情況下進行。
| 器件電源 | 數量 | 備注 | 器件型號 | 制造商 |
|---|---|---|---|---|
| 1.2V VDD_CORE | 2 | 2.2μF,6.3V,±10%,X7R,AEC-Q200 1 級,0603 | GCM188R70J225KE22D | Murata(村田) |
| 5 | 0.22μF,16V,±10%,X7R,AEC-Q200 1 級,0402 | GCM155R71C224KE02D | Murata(村田) | |
| 3 | 0.01μF,50V,±10%,X7R,AEC-Q200 1 級,0402 | CGA2B3X7R1H103K050BB | TDK | |
| 1.2V SRAM | 1 | 0.22μF,16V,±10%,X7R,AEC-Q200 1 級,0402 | GCM155R71C224KE02D | Murata(村田) |
| 2 | 0.1μF,16V,±10%,X7R,0402 | GCM155R71C104KA55D | Murata(村田) | |
| 1.8V IO 電源 | 4 | 0.22μF,16V,±10%,X7R,AEC-Q200 1 級,0402 | GCM155R71C224KE02D | Murata(村田) |
| 3.3V IO 電源 | 1 | 2.2μF,6.3V,±10%,X7R,AEC-Q200 1 級,0603 | GCM188R70J225KE22D | Murata(村田) |
| 6 | 0.22μF,16V,±10%,X7R,AEC-Q200 1 級,0402 | GCM155R71C224KE02D | Murata(村田) | |
| 1.8V ADC 電源 | 1 | 0.22μF,16V,±10%,X7R,AEC-Q200 1 級,0402 | GCM155R71C224KE02D | Murata(村田) |
| 1.8V 時鐘電源 | 1 | 0.22μF,16V,±10%,X7R,AEC-Q200 1 級,0402 | GCM155R71C224KE02D | Murata(村田) |
| 1.8V CSI 電源 | 1 | 0.22μF,16V,±10%,X7R,AEC-Q200 1 級,0402 | GCM155R71C224KE02D | Murata(村田) |
| 1.8V LVDS 電源 | 1 | 0.22μF,16V,±10%,X7R,AEC-Q200 1 級,0402 | GCM155R71C224KE02D | Murata(村田) |
| VNWA 電源 | 1 | 0.1μF,16V,±10%,X7R,0402 | GCM155R71C104KA55D | Murata(村田) |
| 帶隙電源 | 1 | 0.047μF,50V,±10%,X7R,AEC-Q200 1 級,0402 | CGA2B3X7R1H473K050BB | TDK |
| VPP 電源 | 1 | 0.1μF,16V,±10%,X7R,0402 | GCM155R71C104KA55D | Murata(村田) |

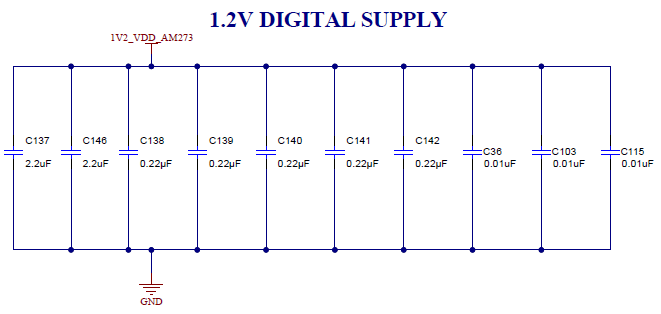

圖 2-4 AM273x GPEVM 摘錄 – 1.2V 電源去耦示意圖
圖 2-5 AM273x GPEVM 摘錄 – 1.8V 數字 I/O 去耦示意圖

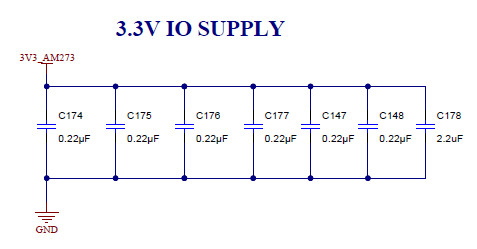

圖 2-6 AM273x GPEVM 摘錄 – 3.3 數字 I/O 去耦示意圖
圖 2-7 AM273x GPEVM 摘錄 – SRAM 去耦示意圖

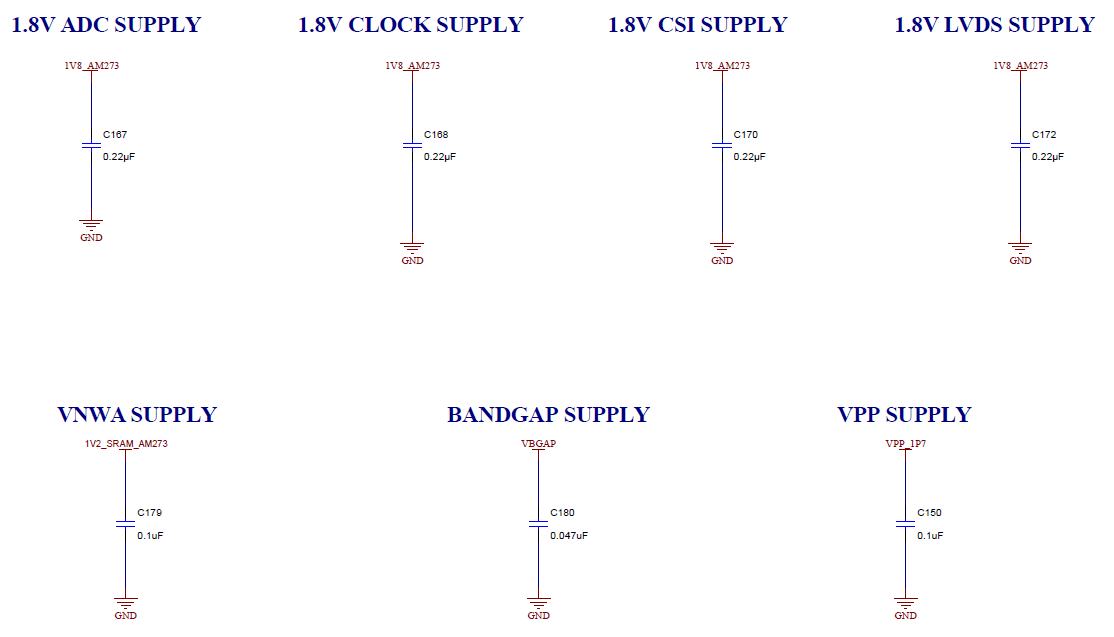

圖 2-8 AM273x GPEVM 摘錄 – 附加的去耦示意圖
