ZHCACB2A March 2023 – November 2023 AM2732 , AM2732-Q1
5.1 SOP 信號實現
每個 SOP[n] 信號也與不同的外設功能模式信號復用。有關更多信息，請參閱 AM273x Sitara? 微控制器數據表 中的信號說明表。SOP 信號描述摘錄如下。
表 5-1 SOP 和功能模式信號映射
| 引腳編號 - ZCE | 引腳編號 - NZN | 初級側引腳復用信號 | SOP 模式信號 |
|---|---|---|---|
| D6 | C6 | TDO | SOP[0] |
| E17 | C14 | MSS_MIBSPIB_CS2 | SOP[1] |
| F1 | D3 | PMIC_CLKOUT | SOP[2] |
| V9 | P4 | MSS_UARTB_TX | SOP[3] |
| W2 | R4 | MSS_UARTA_TX | SOP[4] |
由于這種 SOP/功能模式多路復用，在原理圖和布局中必須格外小心，以確保 SOP 模式選擇電阻器、跳線或開關路徑的布線方式使得 SOP 模式分支不會向功能模式信號路徑提供電感殘樁。如果不注意這一點，可能會導致正常運行期間接口無法正常工作。

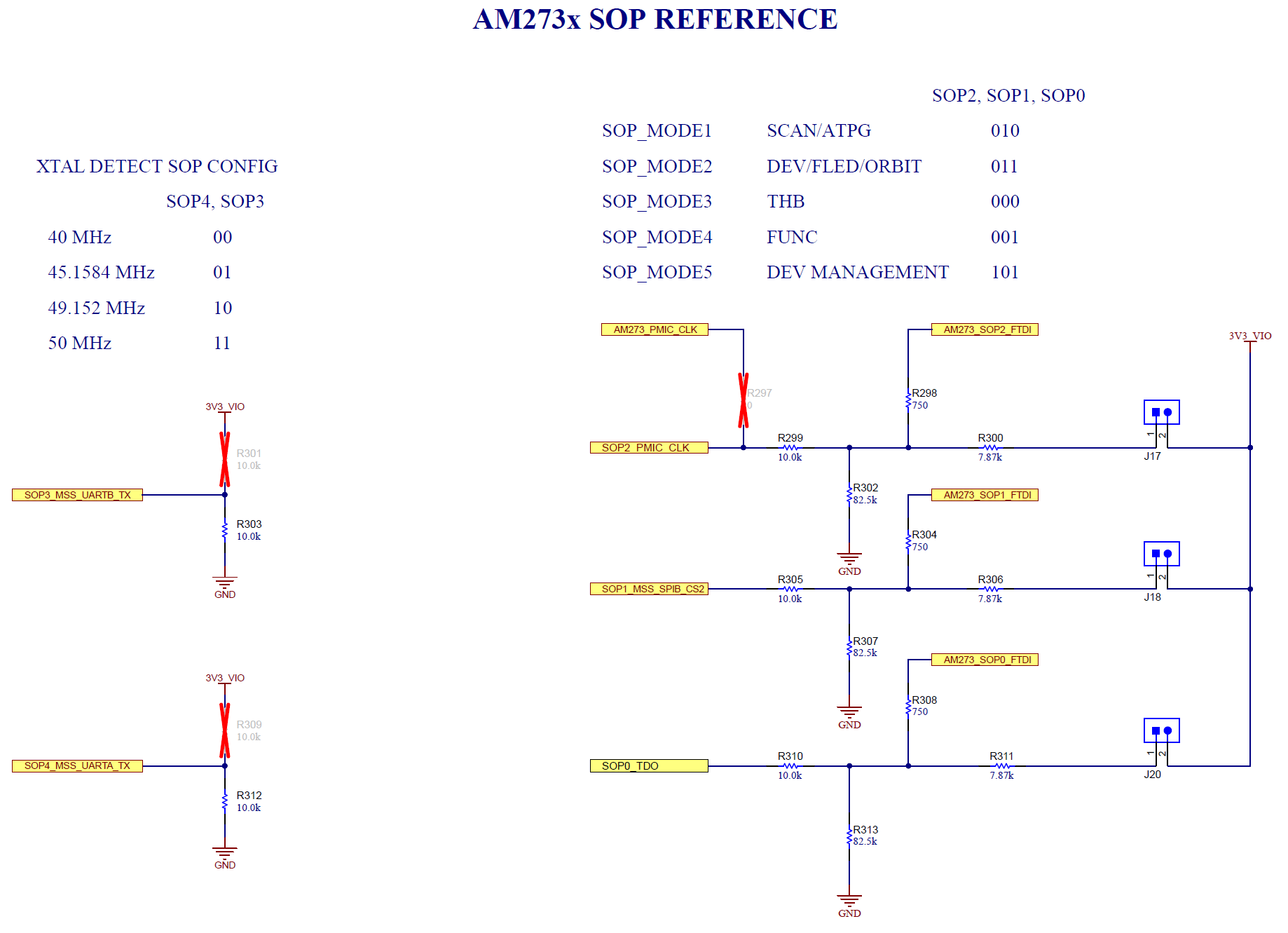

圖 5-1 摘自 AM273x GPEVM 原理圖 – SOP[4:0] 功能和 SOP 路徑在 AM273x GPEVM 設計中，通過在 SOP[2:0] 的 SOP 信號路徑中包含一個 10K? 電阻器來實現此 SOP 模式隔離。對于 SOP[4:3]，將 SOP 位設置為 0 的 10KΩ 下拉電阻器不會影響 UART TX 線路的功能，因此不需要隔離 10KΩ 電阻器。理想情況下，電阻器的放置位置應使一個焊盤盡可能接近 AM273x BGA 焊盤，并與功能模式路徑一致。這將創建一個布局，其中斷開 SOP 路徑所需的額外殘樁長度只會對信號的功能模式運行產生更小程度的影響。
