7.4 工作臺測量結果
這里使用不同的檢測方法執行了四種不同的 SC 測試。9V DESAT 閾值柵極驅動器 UCC21750-Q1 用于在沒有外部充電電流和有外部充電電流的情況下捕獲 SC 數據。此外，0.7V OC 閾值柵極驅動器 UCC21710-Q1 和 UCC21732-Q1 用于捕獲 STO 和 2LTO 兩種不同關斷方式下的 SC 數據。
- 案例 1：9V DESAT，無外部充電電流且采用 STO
- 案例 2：9V DESAT，具有外部充電電流并采用 STO
- 案例 3：0.7V OC 閾值，采用 STO
- 案例 4：0.7V OC 閾值，采用 2LTO

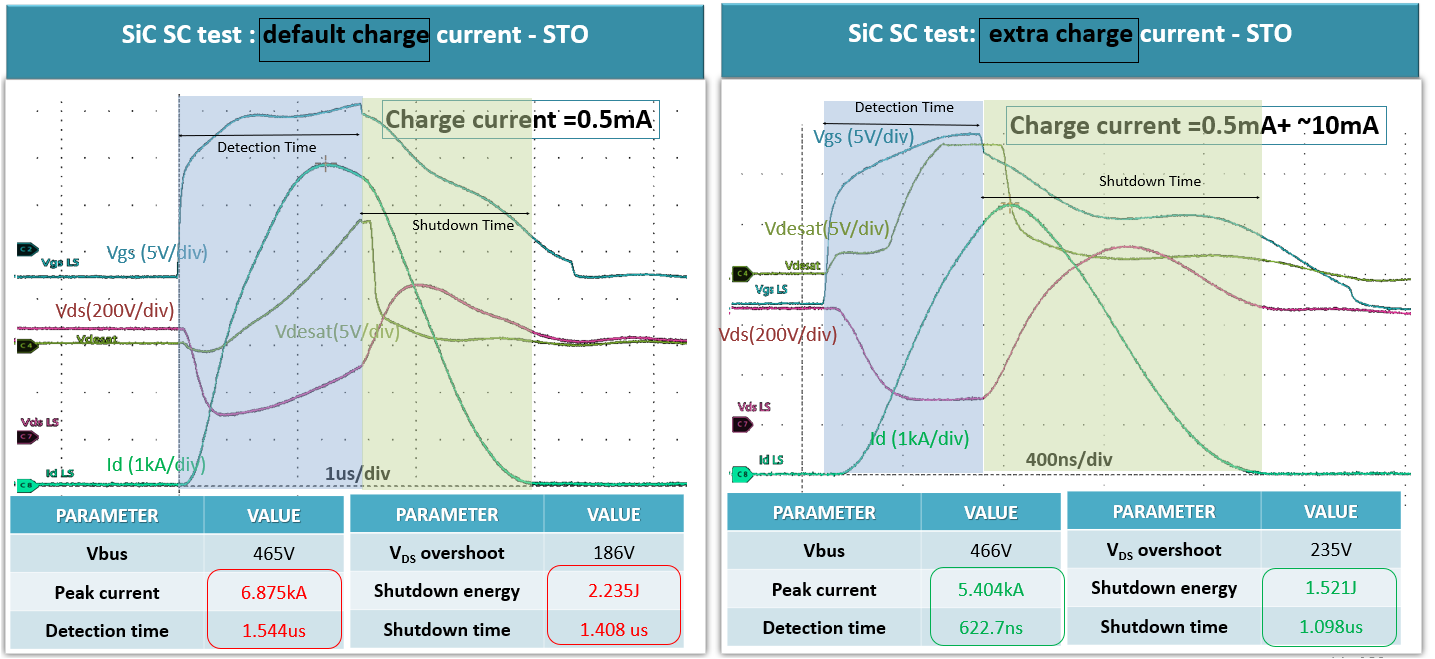

圖 7-7 案例 1 和案例 2 SiC SC 事件屏幕截圖如圖 7-7 所示，在默認充電電流為 0.5mA 的情況下，與外部充電電路相比，檢測時間、峰值 SC 電流、關斷能量和關斷時間都很大，以實現更快的檢測。

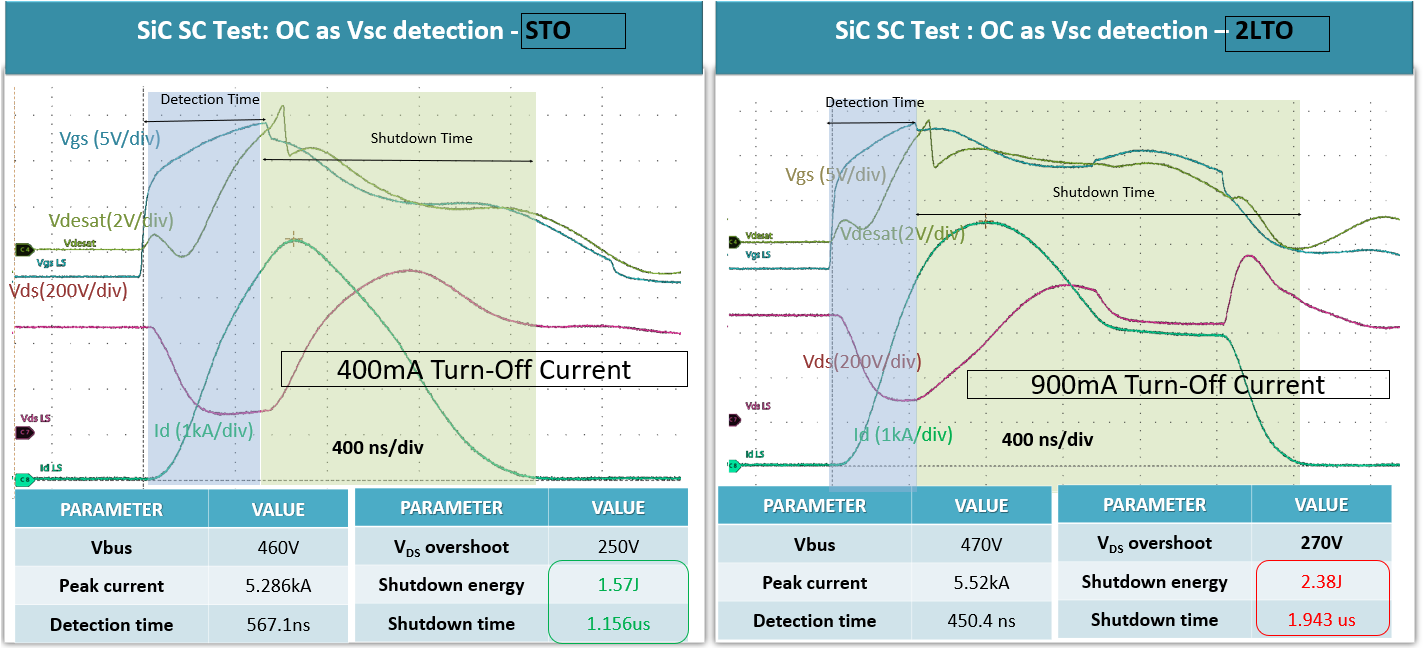

圖 7-8 Case3 和 Case4 SiC SC 事件屏幕截圖如圖 7-8 所示，“OC 作為 DESAT”峰值電流和檢測時間（案例 3 和 4）與具有外部充電電流的“DESAT”檢測時間（案例 2）相當。
在關斷能量方面，案例 3 400mA STO 性能與案例 2 相匹配，但案例 4 的 2LTO 性能表現出更高的關斷能量和更長的關斷時間，因?yàn)闁艠O電壓會在 9V 附近保持約 1μs，并且峰值電流沒有降低，保持不變。這是因?yàn)?9V 閾值的柵極保持電壓會使 SiC 模塊保持導通，并且峰值電流沒有降低。如果電源模塊的“導通閾值”略低于 9V，則會降低 SC 電流，并且 2LTO 僅在這種情況下有效。
上述四種情況也適用于 IGBT 電源模塊。

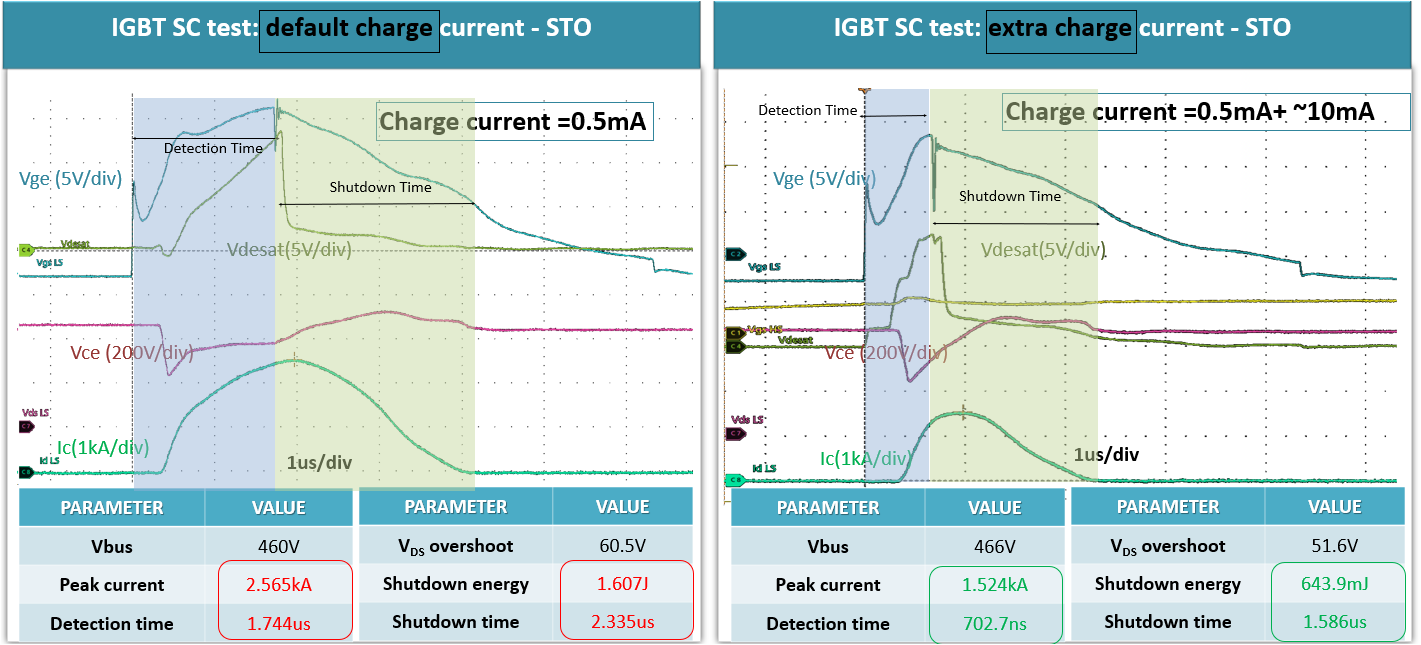

圖 7-9 案例 1 和案例 2 IGBT SC 事件屏幕截圖

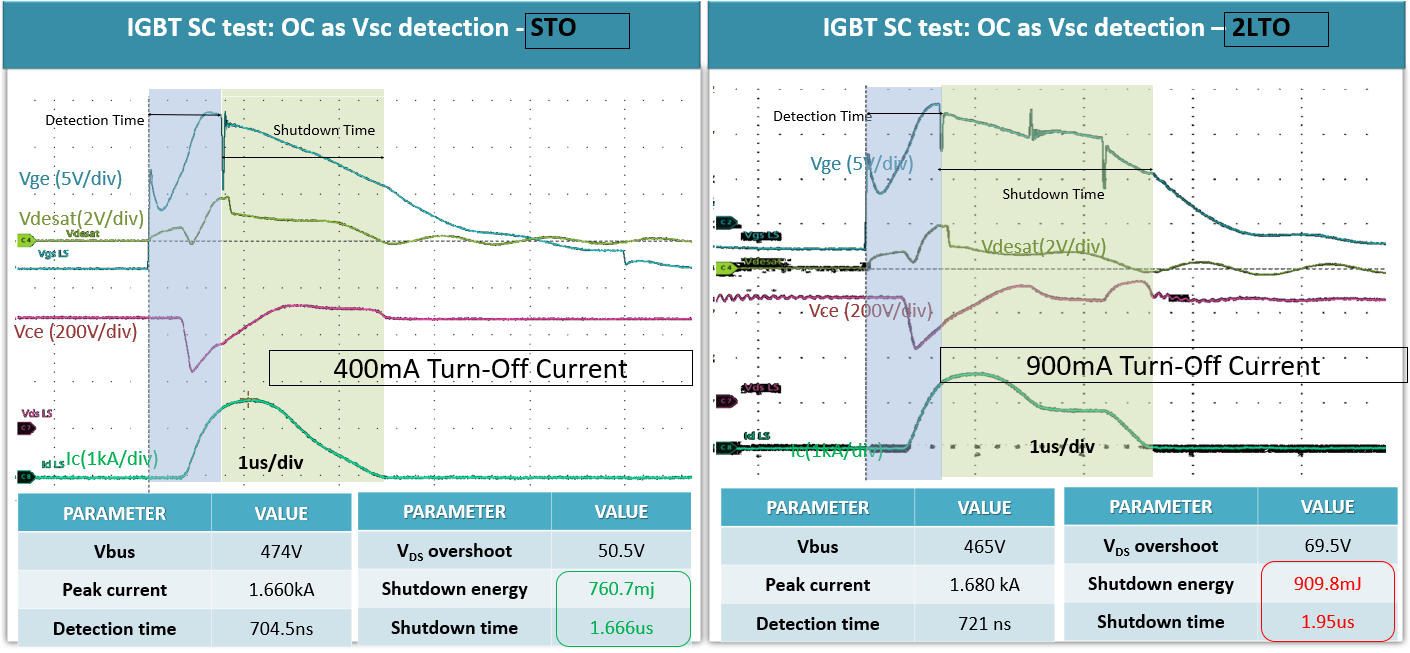

圖 7-10 案例 3 和案例 4 IGBT SC 事件屏幕截圖就 DESAT/OC 電路行為而言，IGBT 的性能與 SiC 電源模塊相當。
但是，與 SiC 相比，在 IGBT 模塊中觀察到的總峰值電流要低得多。因此，IGBT 模塊的關斷能量和關斷時間都要低得多。
