4 Buck Module電路中影響EMI的因素分析

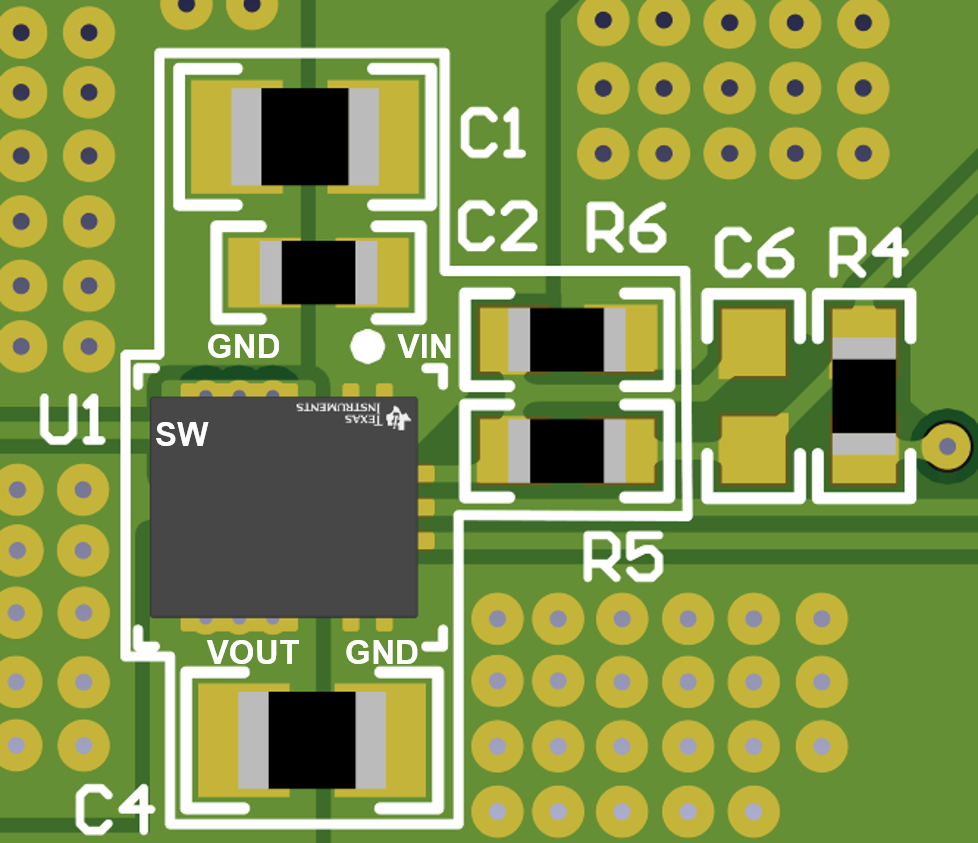

本節以TPSM863252EVM為例，分析Buck Module電路中影響EMI的因素，并分析其為了降低EMI在布局布線中做出了那些考慮。圖 6 為TPSM863252EVM的布局布線圖。

TPSM863252芯片同樣為內部自舉的結構，改善了功率回路②即Buck電路中驅動回路的寄生影響，降低了驅動回路這部分對于系統的EMI噪聲干擾。

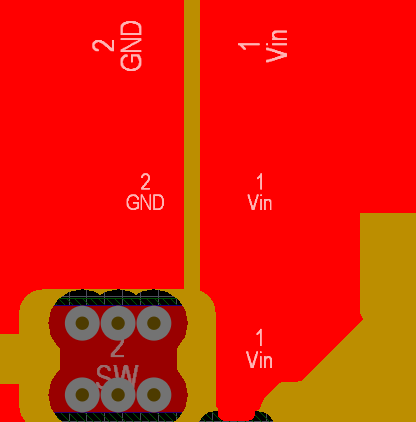

如圖 7 所示，對于關鍵功率回路①，評估板在設計時考慮了使用覆銅連接Buck芯片與輸入電容，盡可能地減小寄生電感。同時評估板將輸入電容盡可能地接近芯片放置，以減小電流回路面積。同樣，較小容值的電容距離芯片更近放置，有效減小了電流回路面積，降低了回路的寄生電感，改善了振鈴問題，同時也有助于降低輻射發射EMI，改善系統表現。

值得強調的是，對于高頻換向節點SW，由于TPSM863252為Buck Module的形式，SW節點與輸出電感在芯片內部連接，有效降低了寄生電感，其EMI理論上會有更好的表現。
