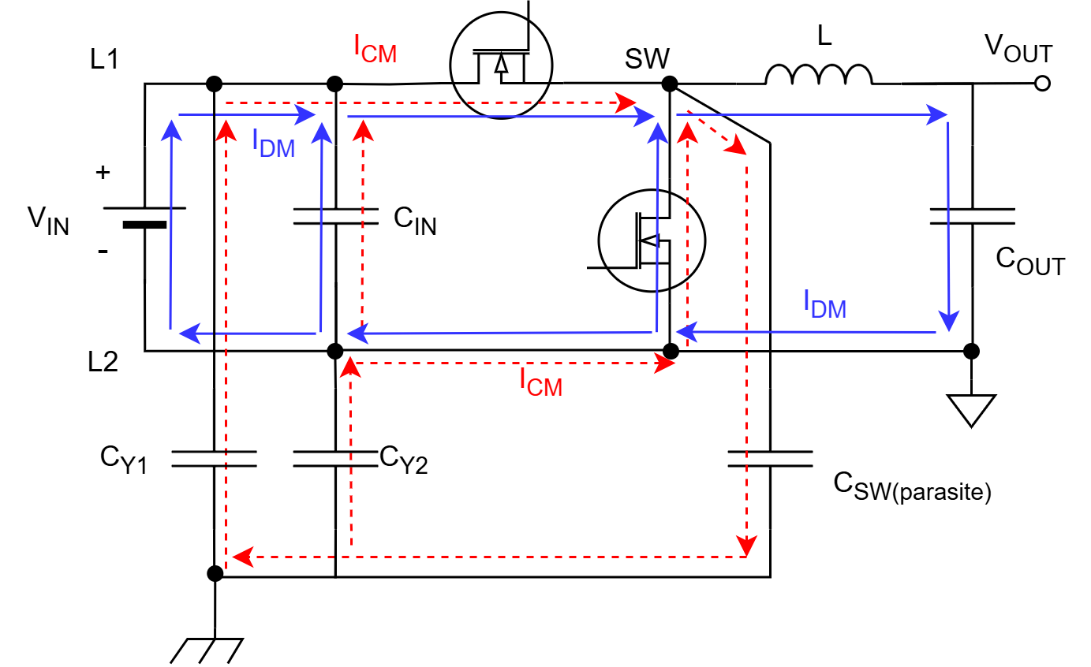

如前所述，EMI噪聲主要包括傳導發射（Conductive Emission, CE）噪聲和輻射（Radiative Emission, RE）發射噪聲。傳導發射噪聲主要包括共模（Common Mode, CM）噪聲和差模（Differential Mode, DM）噪聲。圖 1 為同步Buck電路中共模噪聲電流與差模噪聲電流的示意圖。

差模噪聲電流由轉換器的固有開關動作產生，差模傳導發射為電流驅動型，與di/dt，磁場和低阻抗有關，差模噪聲的回路區域一般較小。共模噪聲電流會流入接地GND并通過L1和L2電源線返回，共模傳導發射為電壓驅動型，與高電源轉換率dv/dt，電場和高阻抗相關。

在非隔離DCDC的轉換器中，由于SW節點處的dv/dt較高，產生了共模噪聲，從而產生位移電流。當共模噪聲的傳導回路較大時，會增加輻射發射的噪聲，從而影響開關電源的EMI。此外，當差模噪聲的傳導回路較大時，由于較大的電流回路與較高的di/dt，同樣會增加輻射發射的噪聲，最終影響開關電源的EMI表現。

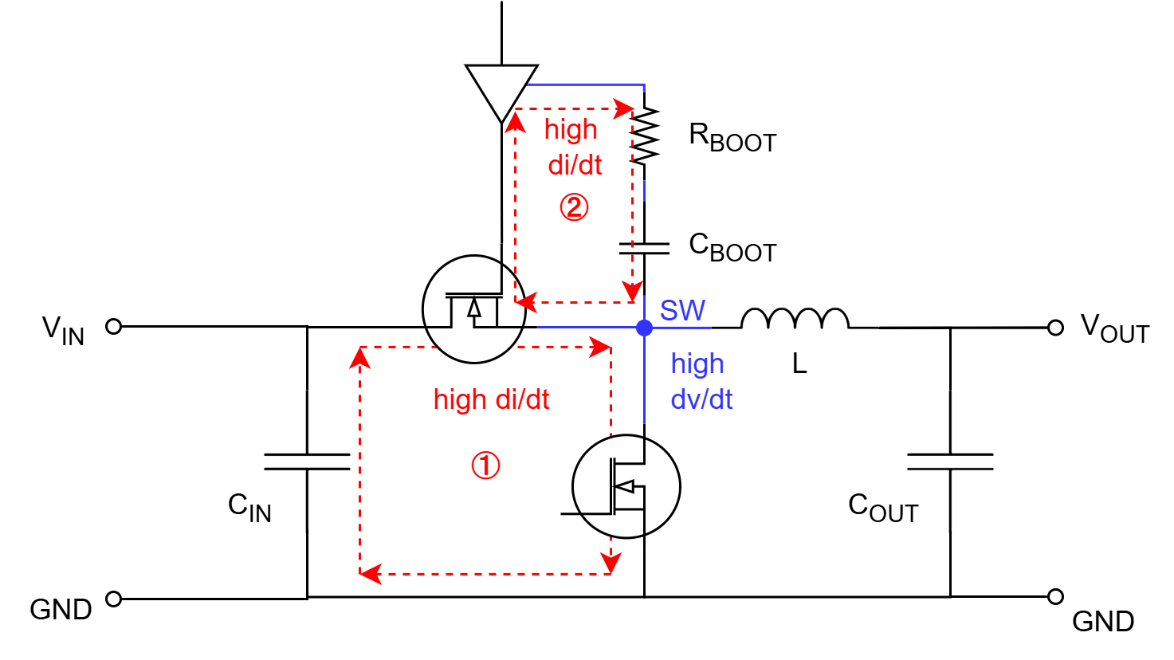

跟據上述理論，在Buck開關電源設計時需要注意關鍵功率回路以及高頻換向節點的設計，Buck電路中影響EMI的關鍵回路與節點如圖 2 所示。

由于電路存在寄生效應，開關換向節點SW可能會出現振鈴的現象。振鈴中的高頻成分會近場耦合至電源線、周邊元器件甚至其他芯片，影響系統的整體表現。對于Buck開關電源電路中高電流變化率di/dt的關鍵回路，需要注意降低電源的回路面積，從而降低寄生電感，降低振鈴的幅值，改善EMI的影響。對于Buck開關電源電路中高電壓變化率dv/dt的高頻換向節點，需要注意布局布線時盡量采用較寬的電氣線或覆銅進行連接，盡量避免寄生電感引入的振鈴問題。
