6.3.1.10 DCDC3 和 DCDC4 上電默認選擇

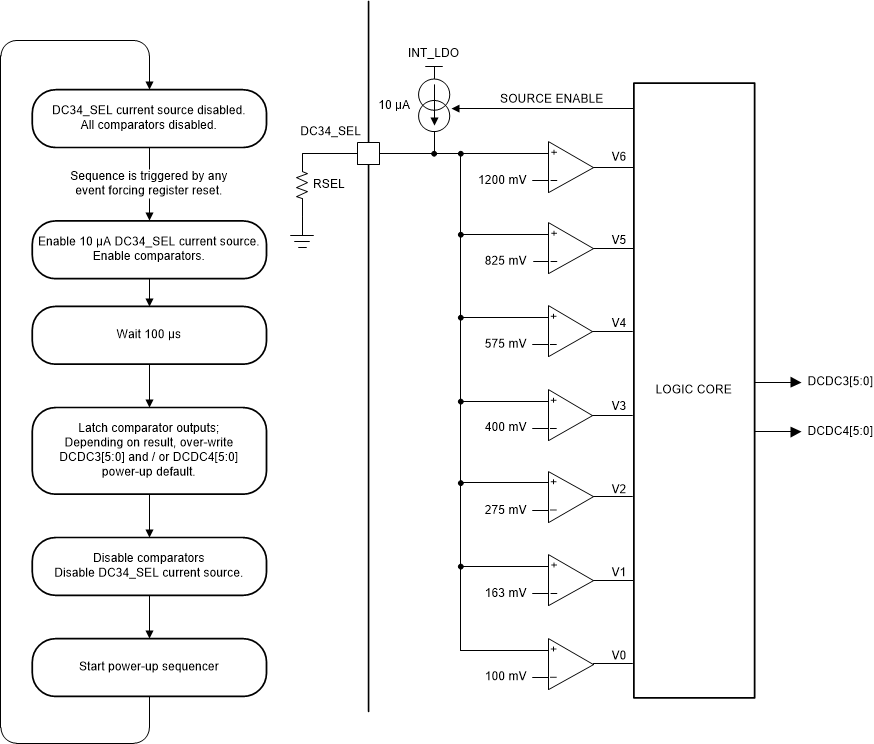

圖 6-13 左：選擇 DCDC 上電默認電壓的流程圖 右：比較器電路表 6-2 DCDC3 和 DCDC4 的上電默認值
| RSEL [KΩ] | 上電默認值 | |||
|---|---|---|---|---|
| 最小值 | 典型值 | 最大值 | DCDC3[5:0] | DCDC4[5:0] |
| 0 | 0 | 7.7 | 編程默認值 (1.2V) | 編程默認值 (3.3V) |
| 12.1 | 0x12 (1.35V) | 編程默認值 (3.3V) | ||
| 20 | 0x18 (1.5V) | 編程默認值 (3.3V) | ||
| 30.9 | 31.6 | 32.3 | 0x1F (1.8V) | 編程默認值 (3.3V) |
| 45.3 | 0x3D (3.3V) | 0x01 (1.2V) | ||
| 編程默認值 (1.2V) | 0x07 (1.35V) | |||
| 95.3 | 編程默認值 (1.2V) | 0x0D (1.5V) | ||
| 150 | 連接至 INT_LDO | 編程默認值 (1.2V) | 0x14 (1.8V) | |
