6.3.1.9 電源故障比較器
電源故障比較器在系統電源電壓下降且系統有關斷風險時會通知系統主機。該比較器采用 800mV 內部閾值，跳變點通過外部電阻分壓器進行調節。
默認情況下，電源故障比較器對任何電源軌或負載開關都沒有影響。負載開關可以配置為在 PFI 比較器跳閘時禁用，以減少系統負載并延長保持時間。電源故障比較器還會觸發斷電序列發生器，以使全部或選擇的電源軌在系統電壓出現故障時斷電。要將電源故障比較器連接到斷電序列中，必須將 CONTROL 寄存器中的 OFFnPFO 位設置為 1。
電源故障比較器無法通過軟件進行監測，因此沒有中斷或狀態位與該功能相關聯。

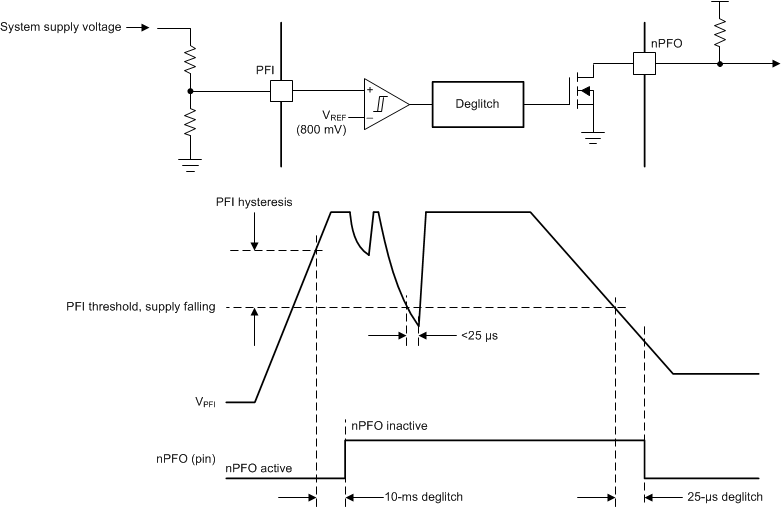

圖 6-12 電源故障比較器簡化電路和時序圖
