6.3.1.12 按鈕輸入 (PB)
PB 引腳是用于為 PMIC 上電的 CMOS 類型輸入。通常情況下，PB 引腳連接到一個接地的瞬時開關和一個外部上拉電阻器。如果 PB 輸入保持低電平 600ms，則會觸發上電序列。

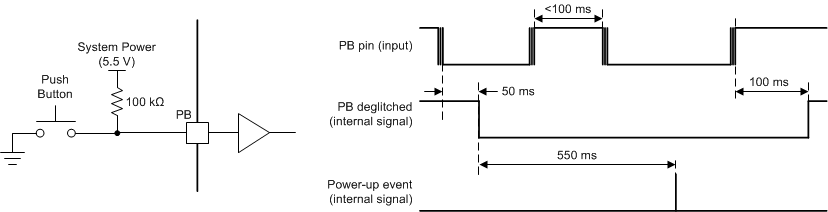

圖 6-15 左：典型 PB 輸入電路 右：按鈕輸入 (PB) 抗尖峰脈沖與上電時序在 ACTIVE 模式下，TPS65216 監測 PB 輸入，并在引腳狀態發生變化時（例如，降至低于或升至高于 PB 輸入低電平或輸入高電平閾值時）發出中斷。中斷被 INT_MASK1 寄存器中的 PBM 位屏蔽。

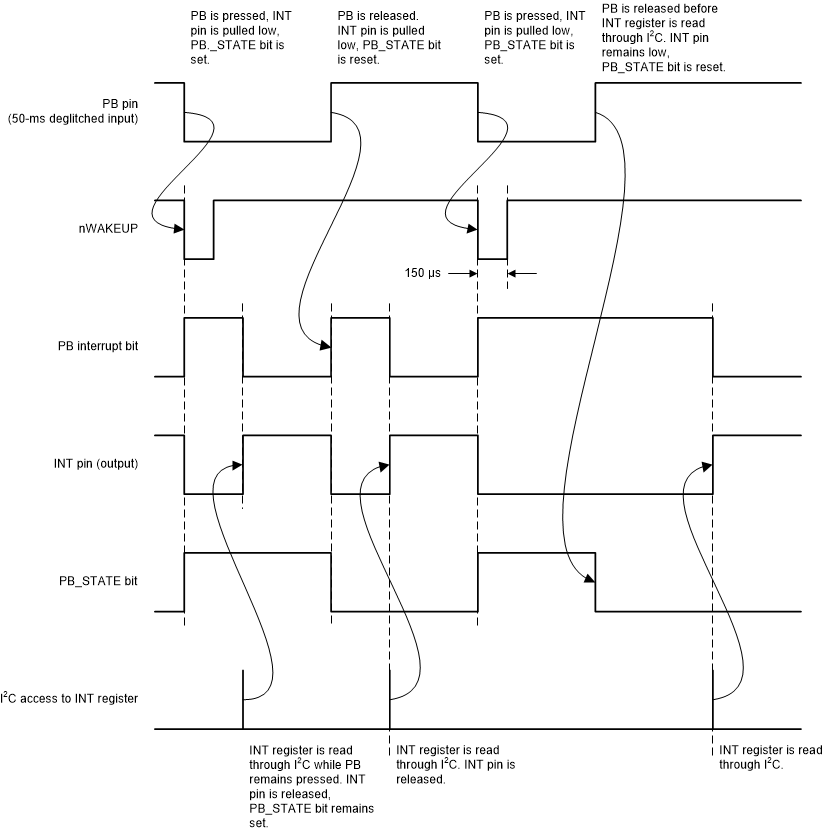

圖 6-16 PB 輸入低電平或輸入高電平閾值注：
每當 PB 引腳狀態發生變化時，就會發出中斷。PB_STATE 位反映按鈕輸入的當前狀態。在 PB 的每個下降沿，nWAKEUP 被拉至低電平 150μs。
