6.3.1.8 UVLO
根據 IN_BIAS 引腳輸入電壓的壓擺率，TPS65216 的電源軌將在 VULVO 或 VULVO + VHYS 下啟用。
如果 IN_BIAS 電壓的壓擺率大于 30V/s，則 TPS65216 將在 VULVO 下上電。一旦輸入電壓升至此電平以上，則在 PMIC 關斷之前，輸入電壓可能會降至 VUVLO 電平。在這種情況下，如果輸入電壓降至 VUVLO 以下但高于 2.55V，則輸入電壓必須在不到 5ms 的時間內恢復為高于 VUVLO，器件才能保持運行狀態。
如果 IN_BIAS 電壓的壓擺率小于 30V/s，則 TPS65216 將在 VULVO + VHYS 下上電。一旦輸入電壓升至此電平以上，則在 PMIC 關斷之前，輸入電壓可能會降至 VUVLO 電平。在這種情況下，如果輸入電壓降至 VUVLO 以下但高于 2.5V，則輸入電壓必須在不到 5ms 的時間內恢復為高于 VUVLO + VHYS，器件才能保持運行狀態。
在任何一種壓擺率情況下，如果輸入電壓降至 2.5V 以下，則數字內核將復位，所有其余電源軌將立即關斷，并由其內部放電電路（DCDC1-4 和 LDO1）將其拉低至接地電平。

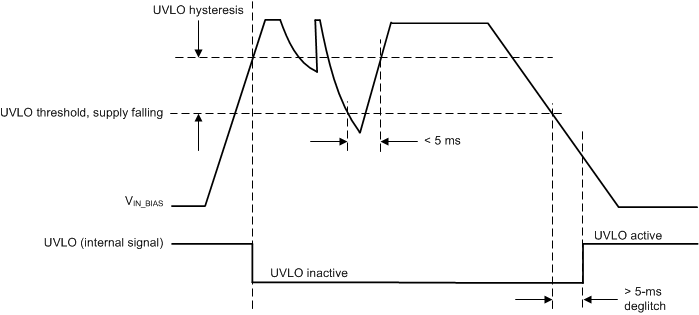

圖 6-11 UVLO 和遲滯的定義在 UVLO 觸發后，內部 LDO 會阻止電流從其輸出電容器流回 IN_BIAS 引腳，從而使數字內核和放電電路在有限的時間內保持通電狀態，以便正確關斷和對輸出軌放電。保持時間由連接到 INT_LDO 的電容器的值決定。更多詳細信息，請參閱內部 LDO (INT_LDO)。
