6.3.1.13 AC_DET 輸入 (AC_DET)
AC_DET 引腳是 CMOS 類型輸入，用于通過三種不同的方法來控制 PMIC 的上電：
- 在電池供電的系統中，AC_DET 通常連接到外部電池充電器，并且當有效的充電器電源連接到系統時，開漏電源正常輸出拉至低電平。AC_DET 引腳上的下降沿會導致 PMIC 上電。
- 在非便攜式系統中，AC_DET 引腳可能會短接至地，并且只要向芯片施加系統電源器件就會上電。
- 如果不需要上述任何行為，可以將 AC_DET 連接到系統電源 (IN_BIAS)。然后，通過按鈕輸入或 PWR_EN 輸入控制上電。
A. 便攜式系統
B. 非便攜式系統
C. 禁用

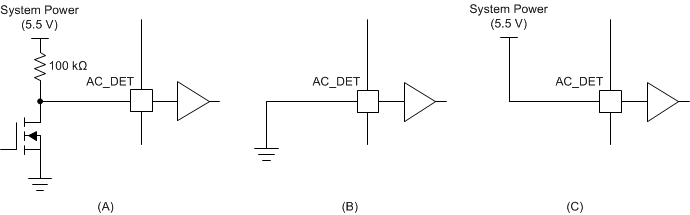

圖 6-17 AC_DET 引腳配置

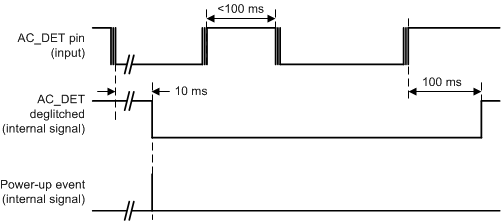

圖 6-18 AC_DET 輸入抗尖峰脈沖和上電時序（便攜式系統）在 ACTIVE 狀態下，TPS65216 監測 AC_DET 輸入，并在引腳狀態發生變化時（例如，降至低于或升至高于 AC_DET 輸入低電平或輸入高電平閾值時）發出中斷。中斷被 INT_MASK1 寄存器中的 ACM 位屏蔽。

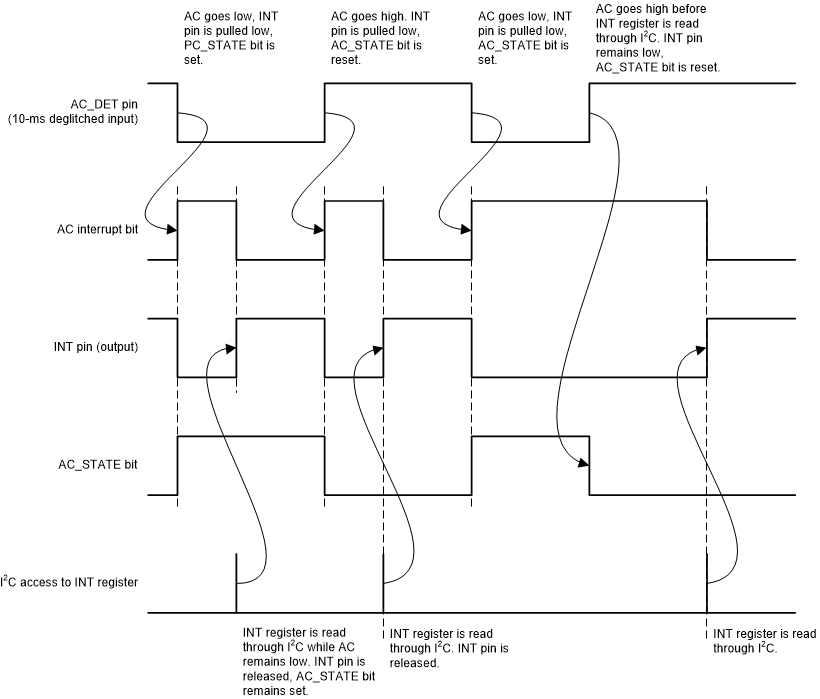

圖 6-19 AC_STATE 引腳注：
每當 AC_DET 引腳狀態發生變化時，就會發出中斷。AC_STATE 位反映 AC_DET 輸入的當前狀態。
