6.3.1.6 限流負載開關
TPS65216 提供了一個具有單獨使能控制的限流負載開關。負載開關可提供以下控制和診斷功能：
- 開關的導通或關斷狀態由使能寄存器中相應的 LS_EN 位控制。
- 只能通過 I2C 通信來控制負載開關。序列發生器無法控制負載開關。
- 負載開關具有主動放電功能，默認情況下禁用，并通過 LSDCHRG 位啟用。啟用后，只要禁用開關，開關輸出就會對地放電。
- 當 PFI 輸入降至電源故障閾值以下（電源故障比較器跳閘）時，負載開關會自動禁用以減少系統負載。此功能必須通過相應的 LSnPFO 位單獨執行。開關不會在系統電壓恢復時自動重新導通，必須手動重新啟用。
- 每當負載開關主動限制輸出電流時，例如當輸出負載超過電流限制值時，就會發出中斷 (LS_I)。開關保持導通狀態，并根據電流限制設置為負載提供電流。
- 負載開關配有本地過熱傳感器，如果功率耗散和結溫超過安全工作值，該傳感器會禁用開關。一旦溫度降至 OTS 閾值減遲滯以下，開關就會自動恢復。當 OTS 功能將開關保持為關斷時，會設置 LS_F (FAULT) 中斷位。
負載開關 (LS) 是一種非反向阻斷、中壓 (< 10V)、低阻抗開關，可用于為輔助端口提供 1.8V 至 10V 電源。LS 有四個可選的電流限制值，可以通過 LSILIM[1:0] 進行選擇。

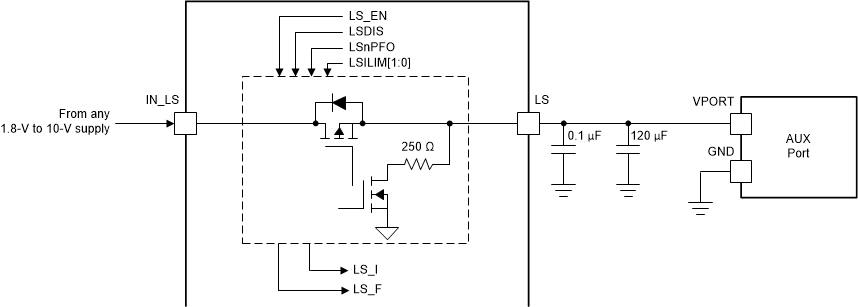

圖 6-10 負載開關的典型應用
