6.3.1.11.1 使用 GPIO2 作為 DCDC1 和 DCDC2 的復位信號
當 DC12_RST 位設置為 1 時，GPIO2 是 PMIC 的邊沿敏感復位輸入。復位信號僅影響 DCDC1 和 DCDC2，因此只要 GPIO2 輸入從高電平轉換為低電平，同時所有其他寄存器保持其當前值，就只有這兩個寄存器復位為上電默認值。DCDC1 和 DCDC2 在經過 SLEW 設置后轉換回默認值，未進行下電上電。在低功耗模式下，此功能可使處理器從復位事件中恢復。

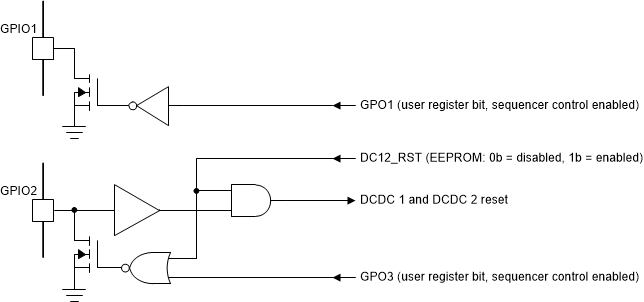

圖 6-14 I/O 引腳邏輯
