6.6 分度器時序要求
測試條件為 TA = -40 to 125°C，VVM = 8 to 37V（除非另有說明）| NO. | 最小值 | 最大值 | 單位 | ||
|---|---|---|---|---|---|
| 1 | ƒSTEP(1) | 步進頻率 | 500 | kHz | |
| 2 | tWH(STEP) | 脈沖持續時間，STEP 高電平 | 970 | ns | |
| 3 | tWL(STEP) | 脈沖持續時間，STEP 低電平 | 970 | ns | |
| 4 | tSU(DIR, Mx) | 設置時間，DIR 或 USMx 至 STEP 上升 | 200 | ns | |
| 5 | tH(DIR, Mx) | 保持時間，DIR 或 USMx 至 STEP 上升 | 200 | ns | |
(1) STEP 輸入工作頻率最高可達 500kHz，但系統帶寬受電機負載限制。

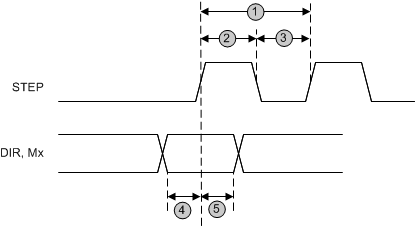

Figure 1. 時序圖
