7.3.5 通過 MCU DAC 控制 RREF
在某些情況下，滿量程輸出電流可能需要在許多不同的值之間變化，具體取決于電機速度和負載。通過將 RREF 電阻器連接到 DAC 輸出而不是 GND，可以在系統中調整 RREF 引腳的基準電流。
在這種運行模式中，隨著 DAC 電壓的增加，基準電流減小，因此滿量程調節電流也減小。為實現正常工作，DAC 的輸出不應上升至超過 VRREF。

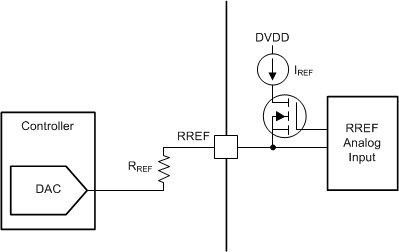

Figure 15. 通過 DAC 資源控制 RREF 使用 Equation 2 計算由控制器 DAC 控制的滿量程調節電流。
Equation 2.
例如，如果一個 20kΩ 電阻器從 RREF 引腳連接到 DAC，并且 DAC 輸出為 0.74V，則斬波電流為 600mA（TRQ 為 100%）

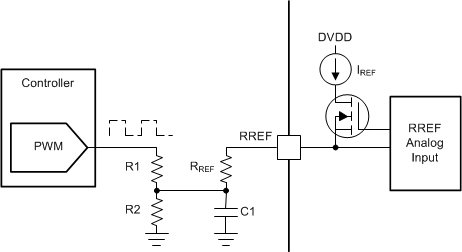

RREF 引腳也可以使用 PWM 信號和低通濾波器進行調整。
Figure 16. 通過 PWM 資源控制 RREF
