3 說明
DRV8886AT 是一款適用于工業和消費類終端設備應用的步進電機 驅動器的步進電機驅動器。該器件與兩個 N 溝道功率金屬氧化物半導體場效應晶體管 (MOSFET) H 橋驅動器、一個微步進分度器以及集成電流檢測功能完全集成。DRV8886AT 能夠驅動高達 2A 的滿標量程電流或 1.4A rms 輸出電流（電壓為 24V 且 TA = 25°C，取決于 PCB 設計）。
DRV8886AT 采用內部電流檢測架構，無需使用兩個外部功率檢測電阻器，從而縮小 PCB 面積并降低系統成本。DRV8886AT 使用能夠在 AutoTune 自適應衰減技術、緩慢和混合衰減選項之間進行調節的內部 PWM 電流調節方案。AutoTune 自適應衰減技術可自動調節，以實現最佳電流調節性能并對電機變化和老化效應進行補償。
簡易 STEP/DIR 接口允許外部控制器管理步進電機的方向和步進速率。該器件可以配置為不同步進模式，范圍涵蓋整步至 1/16 微步。憑借專用 nSLEEP 引腳，該器件可提供一種低功耗休眠模式，從而實現超低靜態待機電流。
該器件的 保護功能 包括：電源欠壓、電荷泵故障、過流、短路以及過熱保護。故障狀態通過 nFAULT 引腳指示。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| DRV8886AT | HTSSOP (24) | 7.80mm × 4.40mm |
| WQFN (28) | 5.50mm × 3.5mm |
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

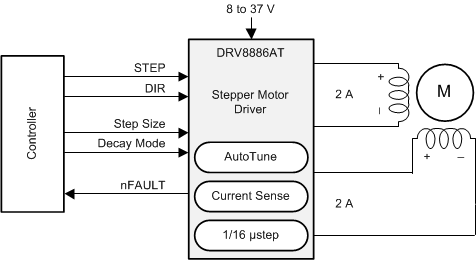

簡化原理圖
