7.3.9 線性穩壓器
DRV8886AT 器件中集成了一個線性穩壓器。DVDD 穩壓器可用于提供基準電壓。為實現正常運行，請使用陶瓷電容將 DVDD 引腳旁路至 GND。
DVDD 輸出的標稱值為 3.3V。當 DVDD LDO 電流負載超過 1mA 時，輸出電壓顯著下降。
AVDD 引腳還需要一個連接至 GND 的旁路電容。此 LDO 僅供 DRV8886AT 內部使用。

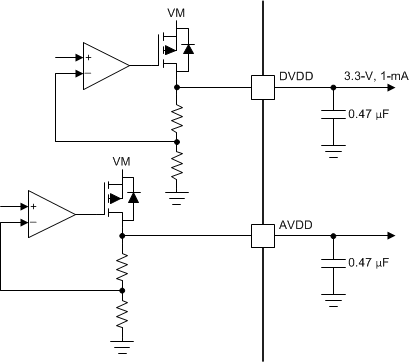

Figure 23. 線性穩壓器方框圖 如果數字輸入必須永久連接高電平（即 Mx、DECAY 或 TRQ），則最好將輸入連接到 DVDD 引腳而不是外部穩壓器。當 VM 引腳未應用或處于休眠模式時，此方法可節省功耗：DVDD 穩壓器被禁用，電流不會流經輸入下拉電阻。作為參考，邏輯電平輸入的典型下拉電阻為 100kΩ，三電平輸入的典型下拉電阻為 60kΩ。
