5.3 霍爾效應傳感器測量
對于基于霍爾效應的測量，需要修改導通柵極電阻 RG,on 以檢測短路事件。同時還可以通過增大導通電阻 RG,on 來降低電流的轉換率。
因此，在這些測量中，電阻 RG,on 從 15Ω 增大到 25Ω。圖 5-5 顯示了使用基于霍爾傳感器的短路檢測的測量結果。在 0ns 時，柵源電壓 uGS 達到 SiC MOSFET 的閾值電壓，并且電流 iSC 開始上升。故障信號 uhall 在 700ns 時快速下降，從而禁用柵極驅動器。在 830ns 時，柵源電壓 uGS 開始下降，安全地關斷 MOSFET SHS。漏源電壓 uDS 中的最大過沖達到 1090V。

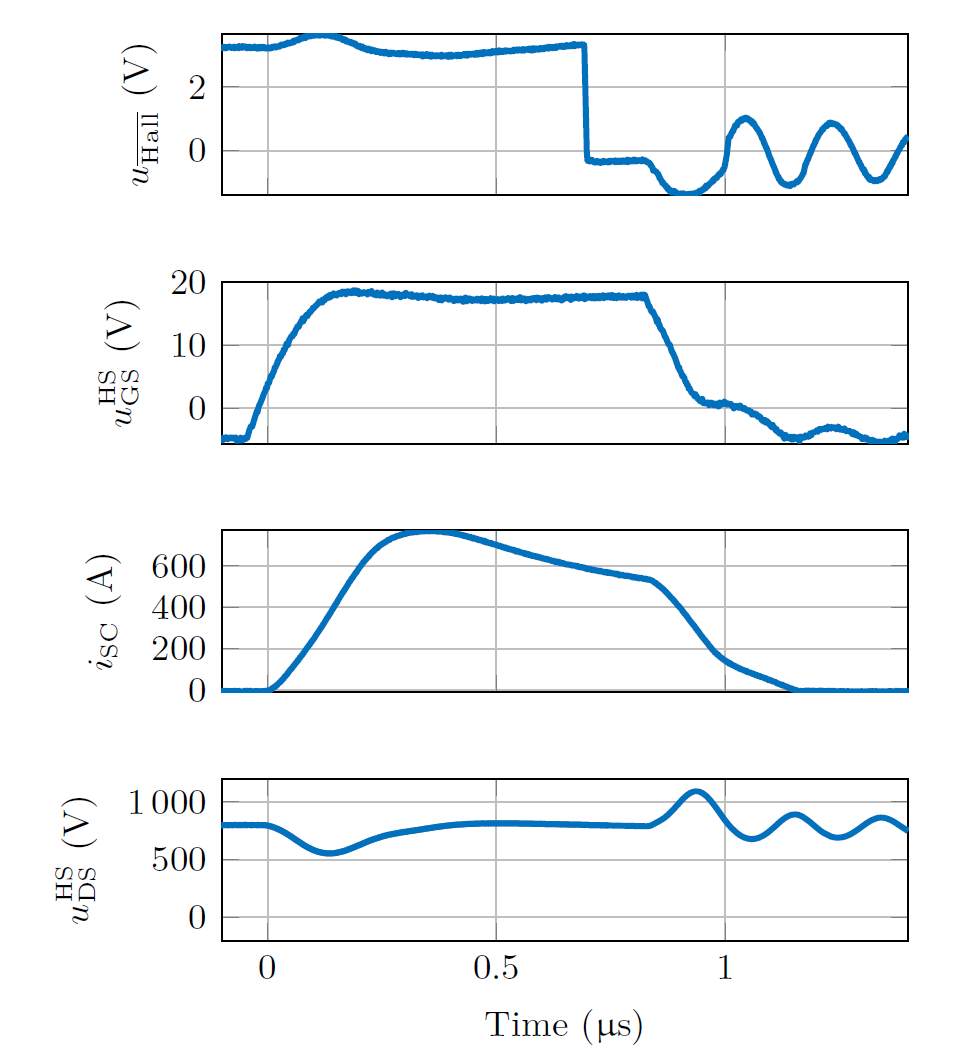

圖 5-5 RG,off = 35Ω 時基于霍爾效應的方法的波形
