5.2 基于去飽和的測量
本節討論對柵極驅動器 UCC21750-Q1 使用集成去飽和檢測的測量結果。表 5-1 列出了各元件的關鍵值，得到理論消隱時間為 tblk = 1μs。
表 5-1 去飽和設置的元件概述
| 器件 | 值 |
|---|---|
| R2 | 30kΩ |
| uD2 | 0.3V |
| Cdesat | 100pF |
圖 5-4 展示了使用去飽和方法的測量結果。一旦柵源電壓 uGS 在 0ns 時達到 SiC MOSFET 的閾值電壓，電流 iSC 就會開始上升。同時，電壓 udesat 開始增大，在 1600ns 時達到最大值，指示柵極驅動器出現過流。檢測完成后，柵極驅動器開始緩慢關斷 SiC MOSFET。由于軟關斷事件，漏源電壓過沖在 1700ns 時僅達到 940V。

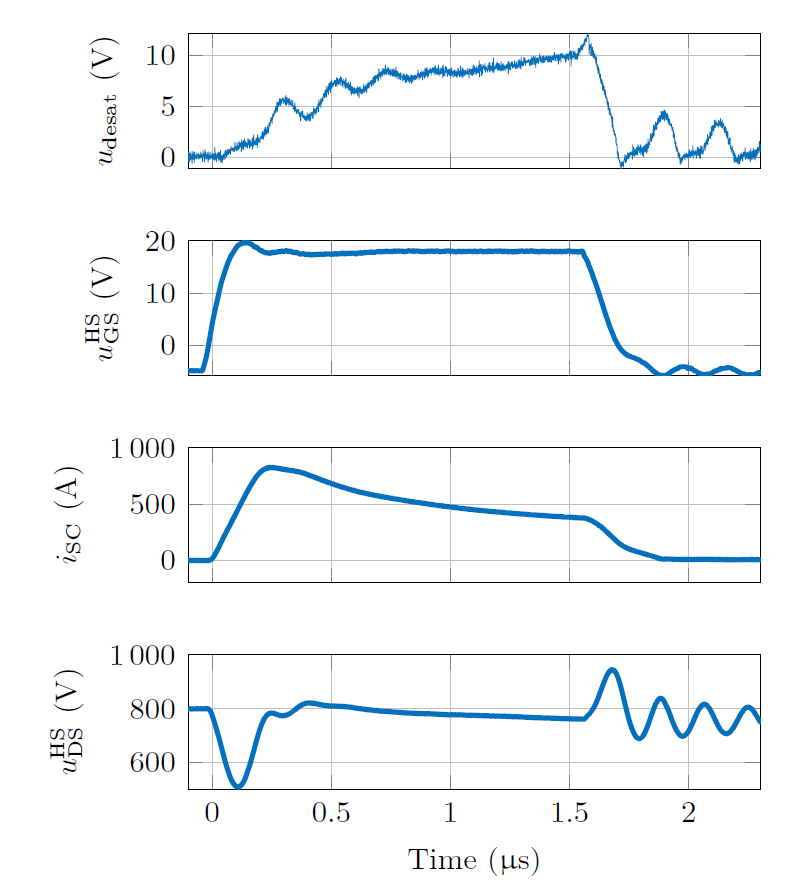

圖 5-4 采用軟關斷的基于去飽和的方法的波形
