4.5 過孔不連續性緩解
過孔將一小段幾何形狀變化呈現在布線中，并可表現為電容和/或電感的不連續性。由于信號會穿過過孔，這些不連續性會引起信號反射和一定的衰減。應縮短總體過孔殘樁長度，更大限度地減少過孔（及相關的過孔殘樁）產生的負面影響。
由于較長的過孔殘樁會在較低頻率下共振，并會增加插入損耗，所以應使這些殘樁盡可能短。大部分情況下，與過孔對信號的影響相比，過孔殘樁使信號衰減得更厲害。TI 建議過孔殘樁短于 15mil。殘樁較長時，必須進行背鉆。有關短過孔和長過孔長度的示例，請參閱圖 4-5 和圖 4-6。

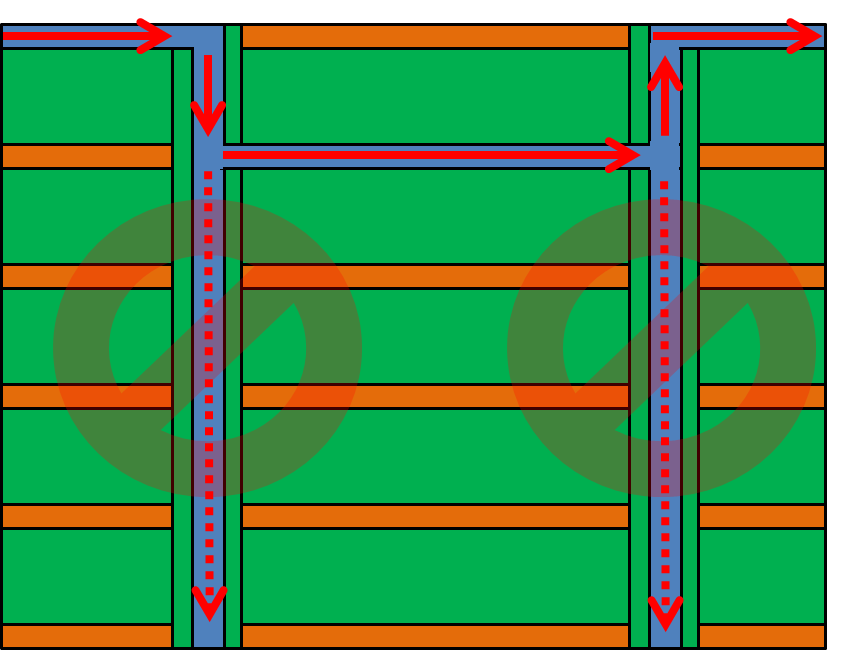

圖 4-5 具有長殘樁的過孔

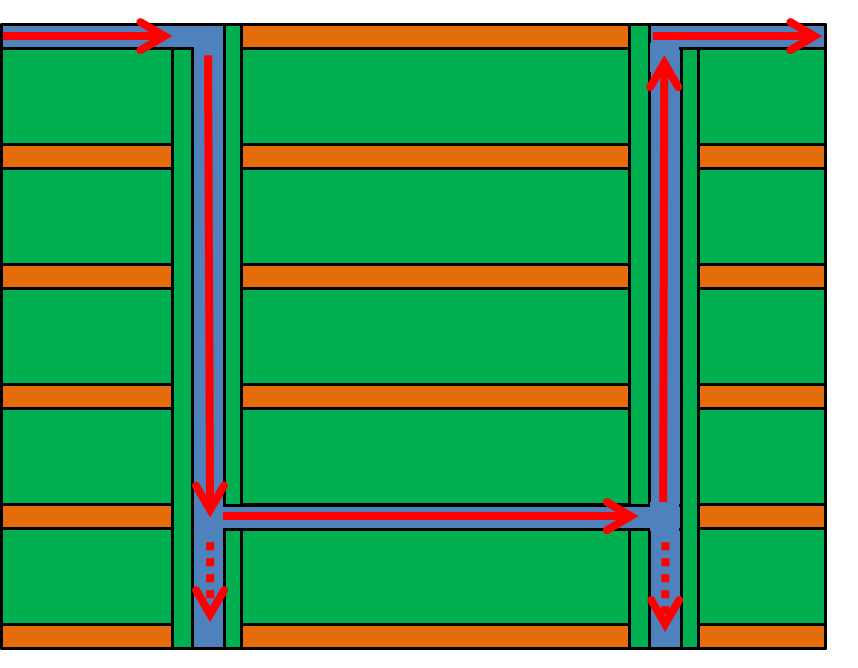

圖 4-6 具有短殘樁的過孔
