高速信號應當布置在實心接地參考平面上，除非絕對必要，否則不要穿過平面分割點或參考平面中的空洞。除非完全不可避免，否則 TI 不建議將電源平面作為高速信號的參考平面。

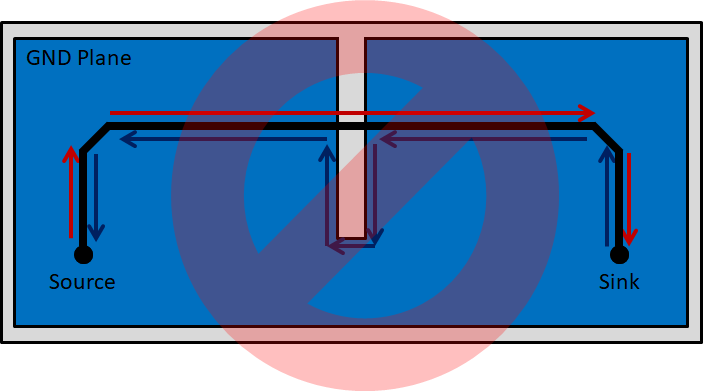

圖 3-4 穿過分割平面重新運行

穿過平面分割點的布線或參考平面中的空洞強制返回的高頻電流圍繞分割點或空洞流動。圖 3-4 顯示了返回路徑必須比信號路徑走更長的路由，這可能會導致以下情況：

• 不平衡的電流流動產生過多的輻射發射
• 由于串聯電感增加，信號傳播出現延遲
• • 干擾相鄰信號
  • 信號完整性降低（即更多抖動和信號幅度降低）
  如果完全無法避免在平面分割點布線，則要穿過分割點放置拼接電容器，從而為高頻電流提供一個返回路徑。這些拼接電容器可最大限度地減少電流環路面積以及由于穿過分割點而產生的任何阻抗不連續性。這些電容器應當為 1μF 或更低，并且要盡可能靠近平面交叉點放置。

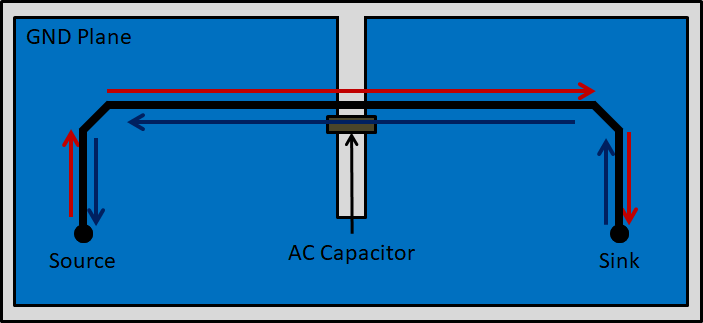

圖 3-5 穿過分割平面的交流電容器

在規劃 PCB 層疊時，務必確保不相互參考的平面不會重疊，因?yàn)檫@會在重疊區域之間產生不必要的電容。

避免布線穿過不同的參考平面，因?yàn)檫@樣會引起阻抗問題以及 EMI 問題。

除非完全不可避免，否則請勿更改高速信號布線的參考平面。紅色箭頭是信號路徑，而藍色箭頭是返回路徑。

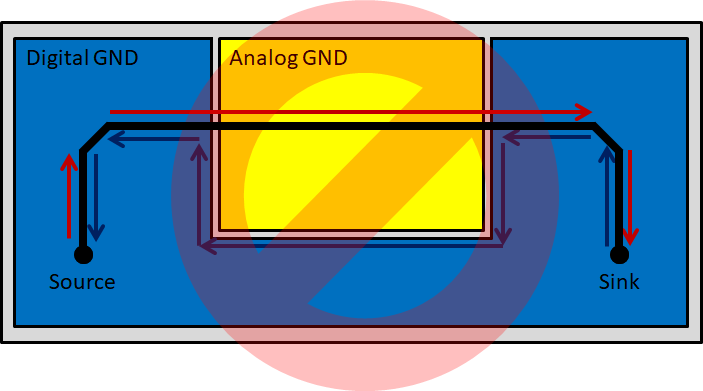

圖 3-6 穿過差分參考平面的布線

如果路由無法避免會穿過不同的參考平面，請使用交流電容器以使返回電流有一條通路。

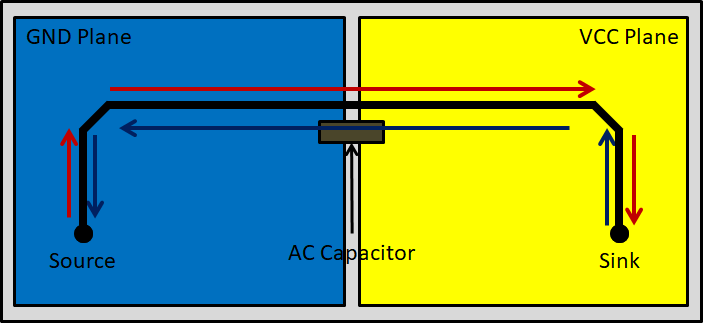

圖 3-7 穿過帶交流電容器的差分參考平面的布線

整個高速信號布線從發起到終止必須一直使用相同的接地參考平面。如果無法做到這一點，則應通過過孔將兩個接地平面拼接在一起，以保持連續接地和一致的阻抗。在信號轉換過孔周?chē)?200mil（中心距，越靠近越好）內對稱地放置這些拼接過孔。

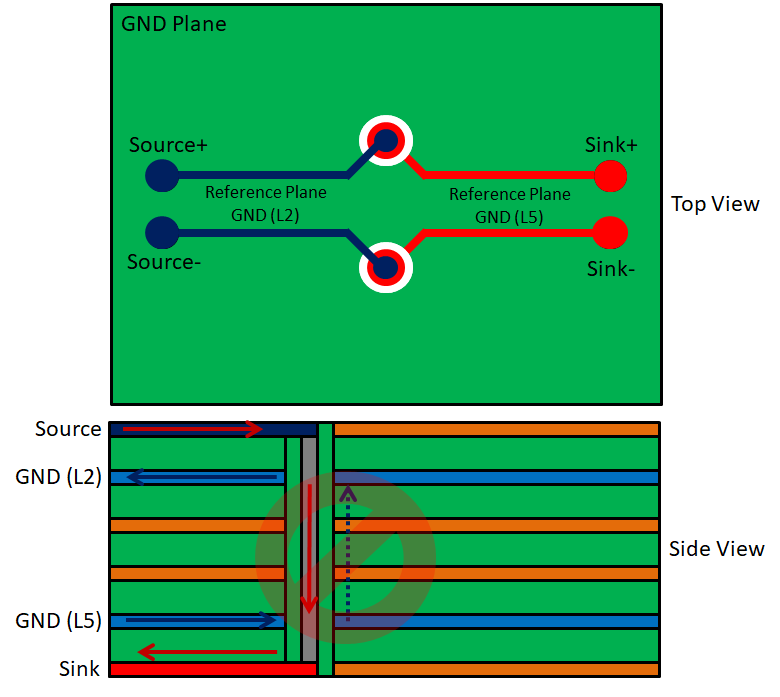

圖 3-8 沒有接地過孔的差分對過孔返回路徑

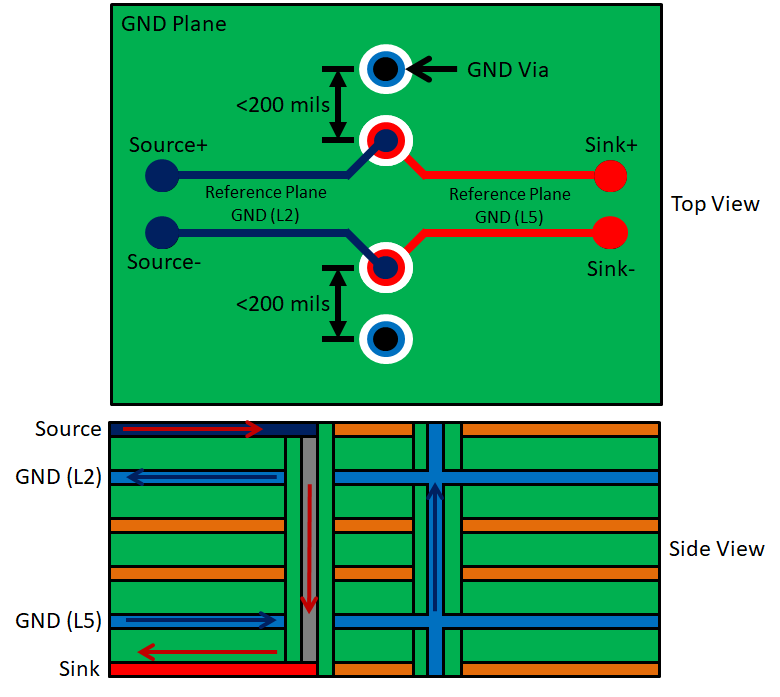

圖 3-9 帶有接地過孔的差分對過孔返回路徑

除非完全不可避免，否則 TI 不建議將電源平面作為高速信號的參考平面。如果無法避免，則使用交流耦合電容器和接地過孔以使返回信號有一條從漏極到源極的路徑。圖 3-10 顯示了在返回路徑中使用交流耦合電容器和接地過孔。紅色箭頭是信號路徑，而藍色箭頭是返回路徑。

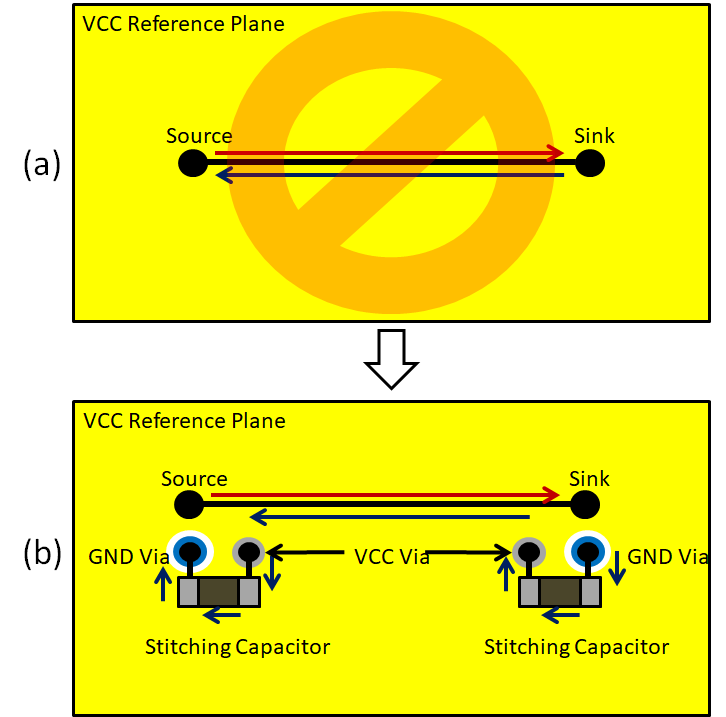

圖 3-10 VCC 參考平面
