3.4 返回路徑
一個電路必須始終是一個閉環(huán)系統(tǒng)。使用直流電時，直流信號返回電流采用電阻最低的路徑。

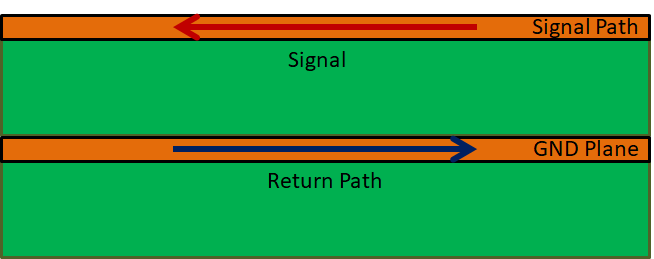

圖 3-2 返回路徑在較高頻率下，返回電流沿阻抗最低的路徑流動，該阻抗最低的路徑通常是與信號相鄰的參考平面，請參閱 圖 3-3。為此，請始終在信號層的上面或下面一層布置接地層或電源平面。這個返回路徑有助于減小阻抗變化和減少 EMI 問題。紅色箭頭是信號路徑，而藍(lán)色箭頭是返回路徑。

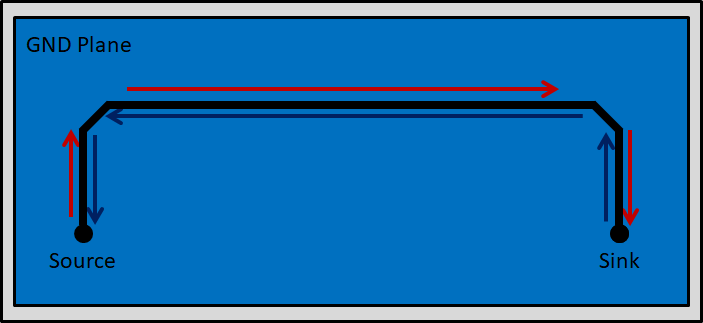

圖 3-3 高頻返回路徑
