4.10 表面貼裝器件焊盤不連續性緩解
避免在高速信號布線中采用表面貼裝器件 (SMD)，其原因在于這些器件會導致中斷，從而對信號質量產生負面影響。當信號布線上需要 SMD（例如，USB 超高速傳輸交流耦合電容器）時，允許的元件尺寸上限為 0603。TI 強烈建議使用 0402 或更小的尺寸。在布局過程中對稱地放置這些元件，以獲得最優信號質量并最大限度地減少信號反射。有關交流耦合電容器正確和錯誤放置的示例。

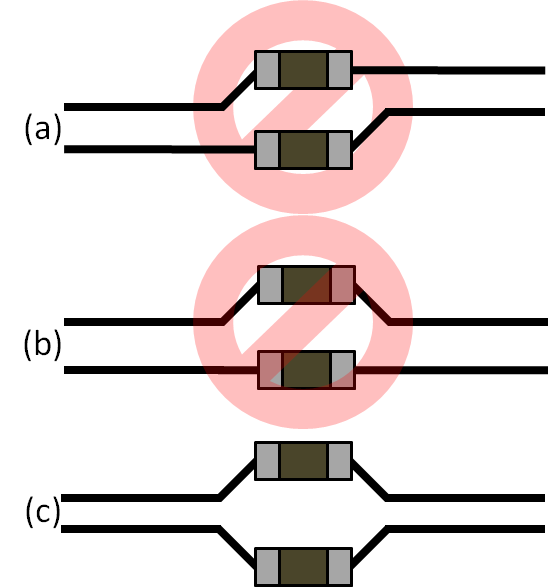

圖 4-10 交流耦合電容器放置為了最大限度地減少將這些元件放置在差分信號布線上所產生的不連續性，TI 建議將參考平面中 SMD 安裝焊盤的空洞增加 100%。此空洞應當至少為兩個 PCB 層那么深。有關表面貼裝器件參考平面空洞的示例，請參閱圖 4-11。

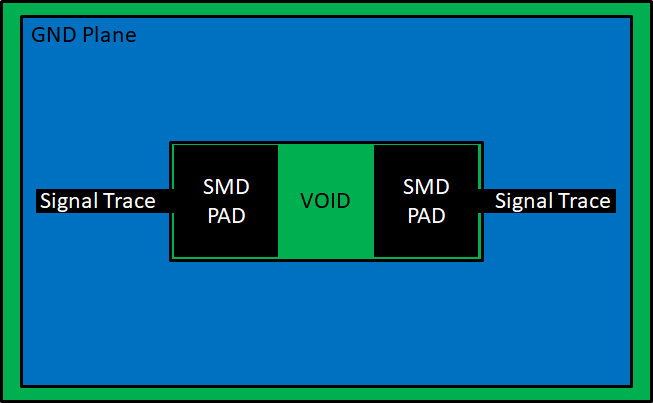

圖 4-11 空洞低于表面貼裝器件此外，為了最大限度地減少交流耦合電容器的電感，請使用 0201 電容器。
