3.3 高速信號布線長度匹配
匹配相關差分對布線的蝕刻長度。差分對內延遲差這一術語用于定義差分對的 + 和 - 通道間的蝕刻長度差。差分對間延遲差用于描述差分對的蝕刻長度與同組另一差分對蝕刻長度之間的差異。差分對組的蝕刻長度不需要匹配。例如，USB 3.0 TX 和 RX 的蝕刻長度不需要匹配。還有一些標準并無差分對間延遲差的要求，其原因在于不同的通道不必具有相同的長度。匹配高速信號的差分對內延遲差時，添加蛇形布線以使長度盡可能接近失配端，請參閱 圖 3-1。

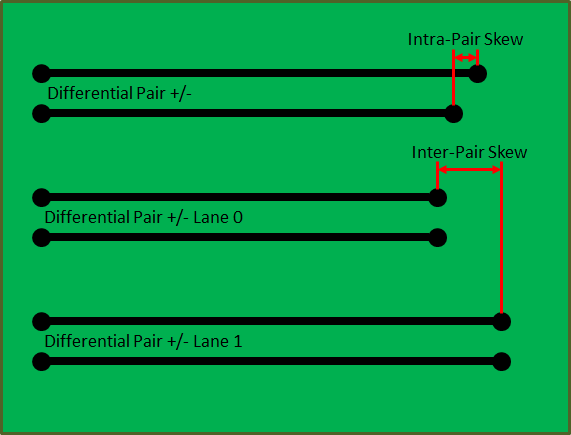

圖 3-1 差分對間延遲差與差分對內延遲差遵照上述建議使用蛇形布線幾何形狀。例如，布線的寬度 (W) 為 6mil，差分對之間的距離 (A) 為 8mil。這意味著蛇形的寬度 (B) 至少為 16mil，C 的長度至少為 18mil。
