8.2.9 增強型控制器局域網 (eCAN) 模塊（eCAN-A 和 eCAN-B）
CAN 模塊有下列特性：
- 完全符合 ISO 11898-1 (CAN 2.0B)
- 支持高達 1Mbps 的數據速率
- 32 個郵箱，每一個郵箱都具有下列屬性：
- 可配置為接收或者發送
- 可使用標準或者擴展標識符進行配置
- 具有一個可編程接收掩碼
- 支持?jǐn)?shù)據和遠程幀
- 由 0 至 8 字節數據組成
- 在接收和發送消息上使用一個 32 位時間戳
- 防止接收新消息
- 保持發送消息的動態可編程優先級
- 采用具有兩個中斷級別的可編程中斷機制
- 采用針對發送或接收超時的可編程警報
- 低功耗模式
- 總線活動上的可編程喚醒
- 針對遠程請求消息的自動答復
- 丟失仲裁或者錯誤情況下的幀自動重傳
- 通過一個特定消息實現同步的 32 位本地網絡時間計數器（與郵箱 16 協同通信）
- 自測模式
- 在接收其自身消息的回路模式下運行。提供一個“假”應答，從而無需由另外節點提供應答位。
注：
對于 100MHz 的 SYSCLKOUT，最小可能的比特率為 7.812kbps。
對于 150MHz 的 SYSCLKOUT，最小可能的比特率為 11.719kbps。
F2833x/F2823xCAN 已經通過了 ISO/DIS 16845 的符合性測試。測試報告和例外情況請與 TI 聯系。
圖 8-12 eCAN 方框圖和接口電路表 8-10 3.3V eCAN 收發器
| 器件型號 | 電源電壓 | 低功耗 模式 |
斜率 控制 |
VREF | 其它 | TA |
|---|---|---|---|---|---|---|
| SN65HVD230 | 3.3V | 待機 | 可調節 | 是 | - | -40°C 至 85°C |
| SN65HVD230Q | 3.3V | 待機 | 可調節 | 是 | - | －40°C 至 125°C |
| SN65HVD231 | 3.3V | 睡眠 | 可調節 | 是 | - | -40°C 至 85°C |
| SN65HVD231Q | 3.3V | 睡眠 | 可調節 | 是 | - | －40°C 至 125°C |
| SN65HVD232 | 3.3V | 無 | 無 | 無 | - | -40°C 至 85°C |
| SN65HVD232Q | 3.3V | 無 | 無 | 無 | - | －40°C 至 125°C |
| SN65HVD233 | 3.3V | 待機 | 可調節 | 無 | 診斷回路 | －40°C 至 125°C |
| SN65HVD234 | 3.3V | 待機和睡眠 | 可調節 | 無 | - | －40°C 至 125°C |
| SN65HVD235 | 3.3V | 待機 | 可調節 | 無 | 自動波特率回路 | －40°C 至 125°C |

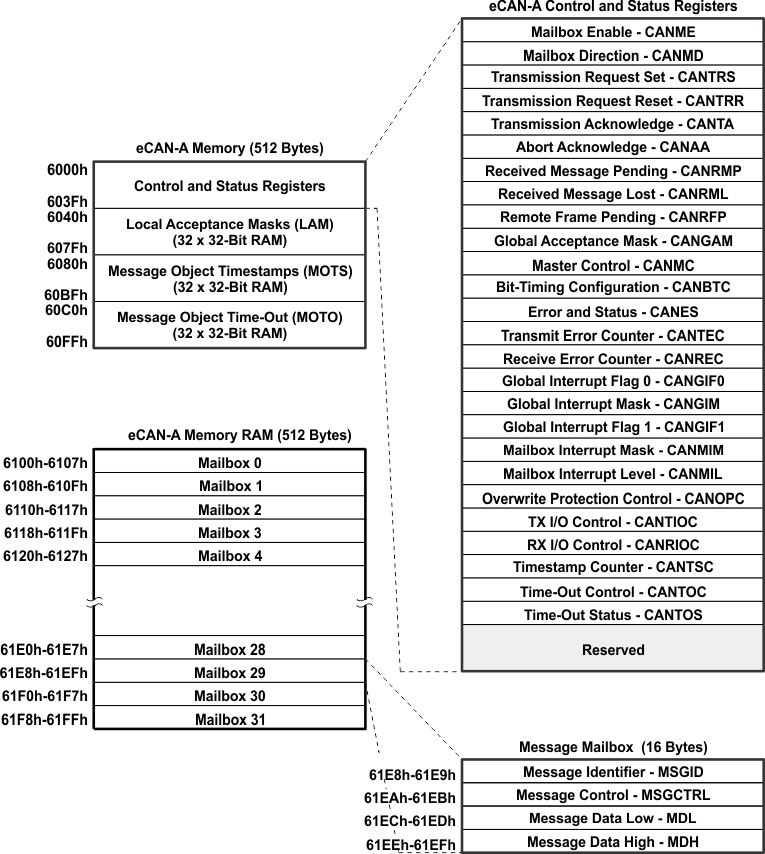

圖 8-13 eCAN-A 內存映射注：
如果 eCAN 模塊未在應用中使用，提供的 RAM（LAM、MOTS、MOTO 和郵箱 RAM）可用作通用 RAM。為實現這一功能，CAN 模塊時鐘應被啟用。

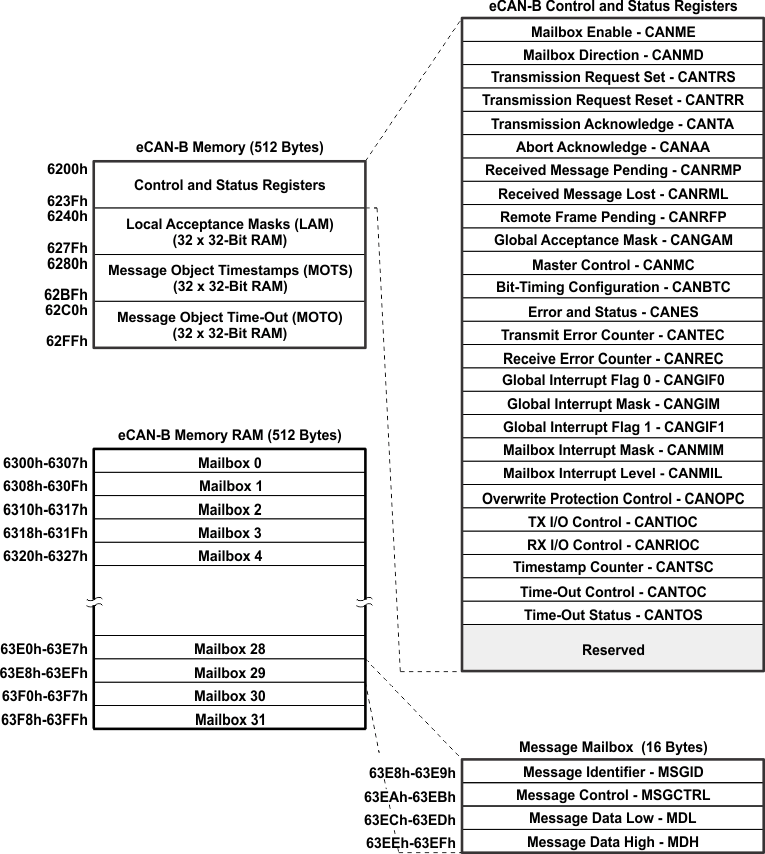

圖 8-14 eCAN-B 內存映射CPU 使用表 8-11 中列出的 CAN 寄存器來配置和控制 CAN 控制器及消息對象。eCAN 控制寄存器僅支持 32 位讀/寫操作?？蓪?duì)郵箱 RAM 進行 16 位或 32 位訪問。32 位訪問與一個偶數邊界對齊。
表 8-11 CAN 寄存器映射
| 寄存器 名稱(1) | eCAN-A 地址 | eCAN-B 地址 | 大小 (x32) | 說明 | ||
|---|---|---|---|---|---|---|
| CANME | 0x6000 | 0x6200 | 1 | 郵箱啟用 | ||
| CANMD | 0x6002 | 0x6202 | 1 | 郵箱方向 | ||
| CANTRS | 0x6004 | 0x6204 | 1 | 發送請求設定 | ||
| CANTRR | 0x6006 | 0x6206 | 1 | 發送請求復位 | ||
| CANTA | 0x6008 | 0x6208 | 1 | 傳輸應答 | ||
| CANAA | 0x600A | 0x620A | 1 | 中止應答 | ||
| CANRMP | 0x600C | 0x620C | 1 | 接收消息等待 | ||
| CANRML | 0x600E | 0x620E | 1 | 接收消息丟失 | ||
| CANRFP | 0x6010 | 0x6210 | 1 | 遠程幀等待 | ||
| CANGAM | 0x6012 | 0x6212 | 1 | 全局接受屏蔽 | ||
| CANMC | 0x6014 | 0x6214 | 1 | 主器件控制 | ||
| CANBTC | 0x6016 | 0x6216 | 1 | 位時序配置 | ||
| CANES | 0x6018 | 0x6218 | 1 | 錯誤和狀態 | ||
| CANTEC | 0x601A | 0x621A | 1 | 發送錯誤計數器 | ||
| CANREC | 0x601C | 0x621C | 1 | 接收錯誤計數器 | ||
| CANGIF0 | 0x601E | 0x621E | 1 | 全局中斷標志 0 | ||
| CANGIM | 0x6020 | 0x6220 | 1 | 全局中斷屏蔽 | ||
| CANGIF1 | 0x6022 | 0x6222 | 1 | 全局中斷標志 1 | ||
| CANMIM | 0x6024 | 0x6224 | 1 | 郵箱中斷屏蔽 | ||
| CANMIL | 0x6026 | 0x6226 | 1 | 郵箱中斷級別 | ||
| CANOPC | 0x6028 | 0x6228 | 1 | 寫覆蓋保護控制 | ||
| CANTIOC | 0x602A | 0x622A | 1 | TX I/O 控制 | ||
| CANRIOC | 0x602C | 0x622C | 1 | RX I/O 控制 | ||
| CANTSC | 0x602E | 0x622E | 1 | 時間戳計數器（保留在 SCC 模式中） | ||
| CANTOC | 0x6030 | 0x6230 | 1 | 超時控制（保留在 SCC 模式中） | ||
| CANTOS | 0x6032 | 0x6232 | 1 | 超時狀態（保留在 SCC 模式中） | ||
(1) 這些寄存器被映射至外設幀 1。
