8.2.11 串行外設接口 (SPI) 模塊（SPI-A）
此器件包括四引腳串行外設接口 (SPI) 模塊。一個 SPI 模塊 (SPI-A) 可用。SPI 是一個高速同步串行 I/O 端口，此端口允許已經過長度編程（1 至 16 位）的串行位流以可編程的位傳輸速率移入和移出器件。通常，SPI 用于 MCU 控制器和外部外設或者其他處理器之間的通信。典型應用包含通過移位寄存器、顯示驅動器和 ADC 等器件進行外部 I/O或外設擴展。多器件通信由 SPI 的主/從操作支持。
SPI 模塊的功能包括：
- 四個外部引腳：
- SPISOMI：SPI 從器件輸出/主器件輸入引腳
- SPISIMO：SPI 從器件輸入/主器件輸出引腳
- SPISTE：SPI 從器件發送使能引腳
- SPICLK：SPI 串行時鐘引腳
注：
如果 SPI 模塊未使用，所有四個引腳可用作 GPIO。
- 兩個運行模式：主模式和從模式
波特率：125 個不同的可編程速率。
注：最大 I/O 引腳切換速度請見Topic Link Label7。
- 數據字長度：1 至 16 數據位
- 四種計時方案（由時鐘極性和時鐘相位的位控制）包含：
- 無相位延遲的下降沿：SPICLK 高電平有效。SPI 在 SPICLK 信號的下降沿上發送數據，在 SPICLK 信號的上升沿上接收數據。
- 有相位延遲的下降沿：SPICLK 高電平有效。SPI 在 SPICLK 信號下降沿提前半個周期發送數據，在 SPICLK 信號的下降沿上接收數據。
- 無相位延遲的上升沿：SPICLK 低電平無效。SPI 在 SPICLK 信號的上升沿上發送數據，在 SPICLK 信號的下降沿上接收數據。
- 有相位延遲的上升沿：SPICLK 低電平無效。SPI 在 SPICLK 信號上升沿的半個周期之前發送數據，而在 SPICLK 信號的上升沿上接收數據。
- 同時接收和發送操作（可在軟件中禁用發送功能）
- 發送器和接收器操作通過中斷驅動或輪詢算法完成。
- 9 個 SPI 模塊控制寄存器：位于始于地址 7040h 的控制寄存器幀中。注：
此模塊中的所有寄存器都是連接至外設幀 2 的 16 位寄存器。當訪問寄存器時，寄存器數據位于低字節 (7–0)，高字節 (15–8) 讀取為零。對高字節的寫入無效。
增強型特性：
- 16 級發送/接收 FIFO
- 經延遲的發射控制
通過表 8-15 中列出的寄存器來配置和控制 SPI 端口操作。
表 8-15 SPI-A 寄存器
| 名稱 | 地址 | 大小 (x 16) | 說明(1) |
|---|---|---|---|
| SPICCR | 0x7040 | 1 | SPI-A 配置控制寄存器 |
| SPICTL | 0x7041 | 1 | SPI-A 運行控制寄存器 |
| SPISTS | 0x7042 | 1 | SPI-A 狀態寄存器 |
| SPIBRR | 0x7044 | 1 | SPI-A 波特率寄存器 |
| SPIRXEMU | 0x7046 | 1 | SPI-A 接收仿真緩沖寄存器 |
| SPIRXBUF | 0x7047 | 1 | SPI-A 串行輸入緩沖寄存器 |
| SPITXBUF | 0x7048 | 1 | SPI-A 串行輸出緩沖寄存器 |
| SPIDAT | 0x7049 | 1 | SPI-A 串行數據寄存器 |
| SPIFFTX | 0x704A | 1 | SPI-A FIFO 發送寄存器 |
| SPIFFRX | 0x704B | 1 | SPI-A FIFO 接收寄存器 |
| SPIFFCT | 0x704C | 1 | SPI-A FIFO 控制寄存器 |
| SPIPRI | 0x704F | 1 | SPI-A 優先級控制寄存器 |
(1) 此表中的寄存器映射到外設幀 2。此空間只允許 16 位訪問。32 位訪問會生成未定義的后果。

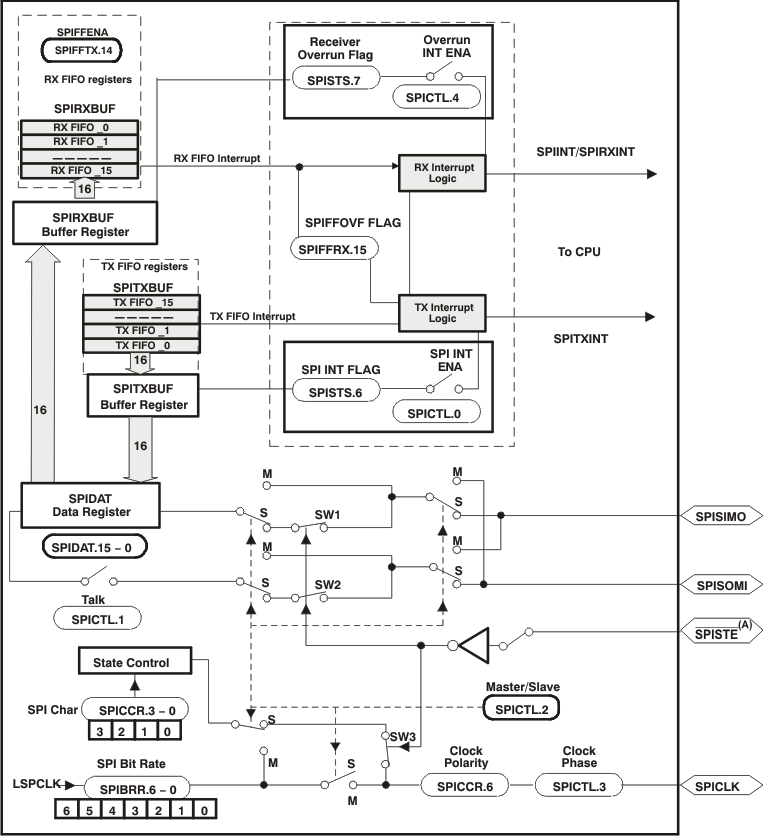

圖 8-16是一個處于受控模式下 SPI 的方框圖。
A. SPISTE被主器件驅動為用于從器件的低電平。
圖 8-16 SPI 模塊方框圖（從模式）
