8.2.12 內部集成電路 (I2C)

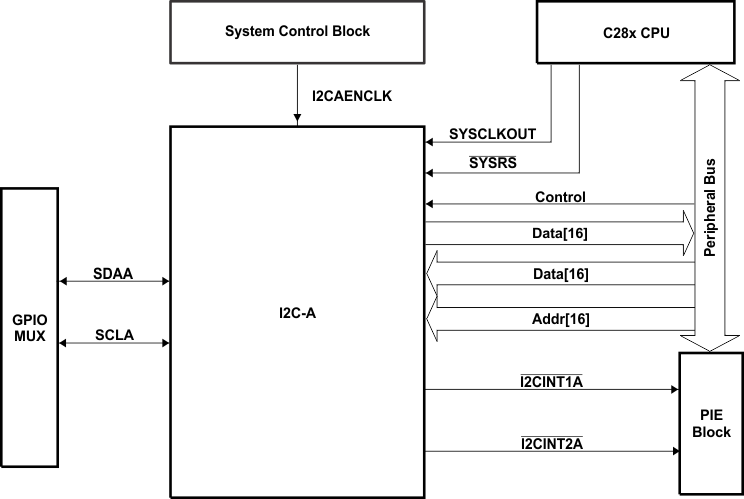

此器件包含一個 I2C 串行端口。圖 8-17顯示了I2C 外設模塊如何在器件內連接。
A. 以 SYSCLKOUT 速率對 I2C 寄存器進行訪問。I2C 端口的內部時序和信號波形也為 SYSCLKOUT 速率。
B. PCLKCRO 寄存器內的時鐘使能位 (I2CAENCLK) 關閉到 I2C 端口的時鐘以實現低功耗運行。復位時，I2CAENCLK 被清除，這表明外設內部時鐘被關閉。
圖 8-17 I2C 外設模塊接口I2C 模塊具有以下特性：
- 符合 Philips 半導體 I2C 總線規格（版本 2.1）：
- 支持 1 位至 8 位格式傳輸
- 7 位和 10 位尋址模式
- 常規調用
- START 字節模式
- 支持多個主發送器和從接收器
- 支持多個從發送器和主接收器
- 組合主器件發送/接收和接收/發送模式
- 數據傳輸速率從 10kbps 到高達 400kbps（I2C 快速模式速率）
- 一個 16 字接收 FIFO 和 一個 16 字發送 FIFO
- 可由 CPU 使用的一個中斷。該中斷可因下列條件中之一而生成：
- 發送數據準備就緒
- 接收數據準備就緒
- 寄存器訪問準備就緒
- 接收到無應答
- 仲裁丟失
- 檢測到停止條件
- 被尋址為從器件
- 在 FIFO 模式下，CPU 可以使用附加中斷
- 模塊啟用和模塊禁用功能
- 自由數據格式模式
表 8-16中的寄存器配置并且控制 I2C 端口操作。
表 8-16 I2C-A 寄存器
| 名稱 | 地址 | 說明 |
|---|---|---|
| I2COAR | 0x7900 | I2C 自身地址寄存器 |
| I2CIER | 0x7901 | I2C 中斷使能寄存器 |
| I2CSTR | 0x7902 | I2C 狀態寄存器 |
| I2CCLKL | 0x7903 | I2C 時鐘低電平時間分頻器寄存器 |
| I2CCLKH | 0x7904 | I2C 時鐘高電平時間分頻器寄存器 |
| I2CCNT | 0x7905 | I2C 數據計數寄存器 |
| I2CDRR | 0x7906 | I2C 數據接收寄存器 |
| I2CSAR | 0x7907 | I2C 從器件地址寄存器 |
| I2CDXR | 0x7908 | I2C 數據發送寄存器 |
| I2CMDR | 0x7909 | I2C 模式寄存器 |
| I2CISRC | 0x790A | I2C 中斷源寄存器 |
| I2CPSC | 0x790C | I2C 預分頻器寄存器 |
| I2CFFTX | 0x7920 | I2C FIFO 發送寄存器 |
| I2CFFRX | 0x7921 | I2C FIFO 接收寄存器 |
| I2CRSR | - | I2C 接收移位寄存器（不可訪問 CPU） |
| I2CXSR | – | I2C 發送移位寄存器（不可訪問 CPU） |
