請參考 PDF 數據表獲取器件具體的封裝圖。
| 編號 | 參數(1)(2)(3)(4) | 最小值 | 最大值 | 單位 | |
|---|---|---|---|---|---|
| 12 | tc(SPC)S | 周期時間,SPICLK | 4tc(SYSCLK) | ns | |
| 13 | tw(SPC1)S | 脈沖持續時間,SPICLK 第一個脈沖的時間 | 2tc(SYSCLK) – 1 | ns | |
| 14 | tw(SPC2)S | 脈沖持續時間,SPICLK 第二個脈沖的時間 | 2tc(SYSCLK) – 1 | ns | |
| 17 | td(SOMI)S | 延遲時間,SPICLK 至 SPISOMI 有效的時間 | 35 | ns | |
| 18 | tv(SOMI)S | 有效時間,SPICLK 之后 SPISOMI 數據有效的時間 | 0 | ns | |
| 21 | tsu(SIMO)S | SPICLK 之前 SPISIMO 有效的設置時間 | 1.5tc(SYSCLK) | ns | |
| 22 | th(SIMO)S | 保持時間,SPICLK 之后 SPISIMO 數據有效的時間 | 1.5tc(SYSCLK) | ns | |
| 25 | tsu(STE)S | 設置時間,SPICLK 之前 SPISTE 活動的時間 | 1.5tc(SYSCLK) | ns | |
| 26 | th(STE)S | 保持時間,SPICLK 之后 SPISTE 非活動的時間 | 1.5tc(SYSCLK) | ns | |

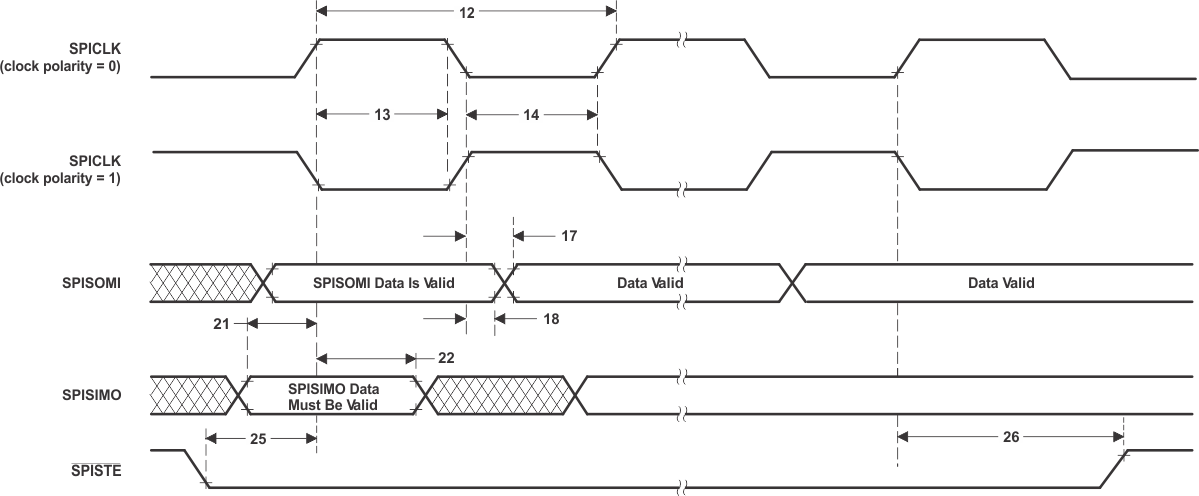

圖 7-20 SPI 從模式外部時序(時鐘相位 = 1)
