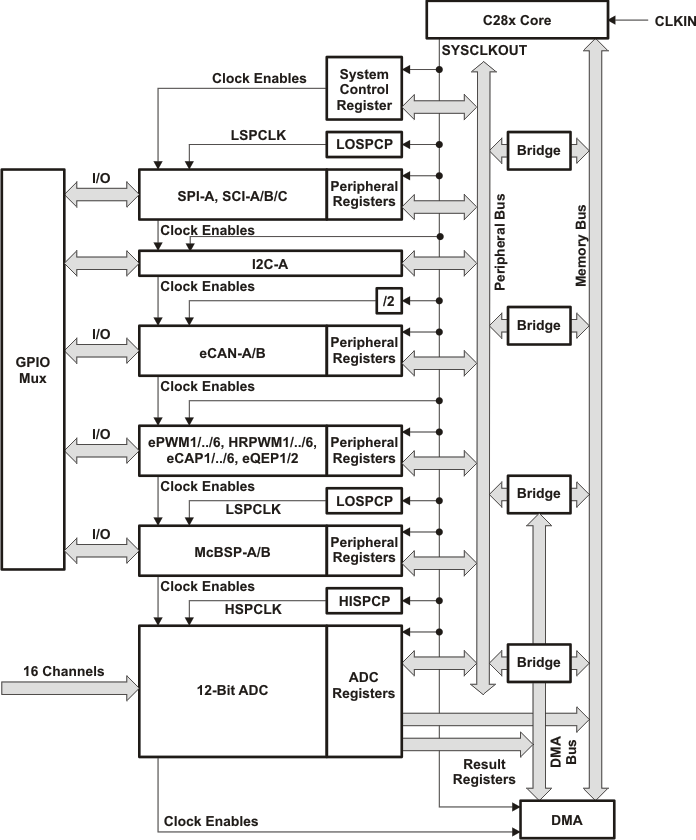

本部分介紹了振蕩器、PLL 和時鐘機制、看門狗功能以及低功耗模式。圖 8-29 顯示了所討論的各種時鐘域和復位閾。

從寫入 PCLKCR0,PCLKCR1,和 PCLKCR2 寄存器(啟用外設時鐘)發生到操作有效,有兩個 SYSCLKOUT 周期延遲。在嘗試訪問外設配置寄存器之前,必須將該延遲考慮在內。
PLL,計時,看門狗和低功率模式由表 8-35中列出的寄存器控制。
| 名稱 | 地址 | 大小 (x16) | 說明 |
|---|---|---|---|
| PLLSTS | 0x00 7011 | 1 | PLL 狀態寄存器 |
| 保留 | 0x00 7012-0x00 7018 | 7 | 保留 |
| 保留 | 0x00 7019 | 1 | 保留 |
| HISPCP | 0x00 701A | 1 | 高速外設時鐘預分頻器寄存器 |
| LOSPCP | 0x00 701B | 1 | 低速外設時鐘預分頻器寄存器 |
| PCLKCR0 | 0x00 701C | 1 | 外設時鐘控制寄存器 0 |
| PCLKCR1 | 0x00 701D | 1 | 外設時鐘控制寄存器 1 |
| LPMCR0 | 0x00 701E | 1 | 低功耗模式控制寄存器 0 |
| 保留 | 0x00 701F | 1 | 保留 |
| PCLKCR3 | 0x00 7020 | 1 | 外設時鐘控制寄存器 3 |
| PLLCR | 0x00 7021 | 1 | PLL 控制寄存器 |
| SCSR | 0x00 7022 | 1 | 系統控制與狀態寄存器 |
| WDCNTR | 0x00 7023 | 1 | 看門狗計數器寄存器 |
| 保留 | 0x00 7024 | 1 | 保留 |
| WDKEY | 0x00 7025 | 1 | 看門狗復位密鑰寄存器 |
| 保留 | 0x00 7026-0x00 7028 | 3 | 保留 |
| WDCR | 0x00 7029 | 1 | 看門狗控制寄存器 |
| 保留 | 0x00 702A–0x00 702D | 4 | 保留 |
| MAPCNF | 0x00 702E | 1 | EPWM/HRPWM 重新映射寄存器 |
