ZHCS889Q June 2007 – August 2022 TMS320F28232 , TMS320F28232-Q1 , TMS320F28234 , TMS320F28234-Q1 , TMS320F28235 , TMS320F28235-Q1 , TMS320F28332 , TMS320F28333 , TMS320F28334 , TMS320F28335 , TMS320F28335-Q1
PRODUCTION DATA
請參考 PDF 數據表獲取器件具體的封裝圖。
本部分簡要概述了在 2833x/2823x 器件上實現的外部接口 (XINTF)。

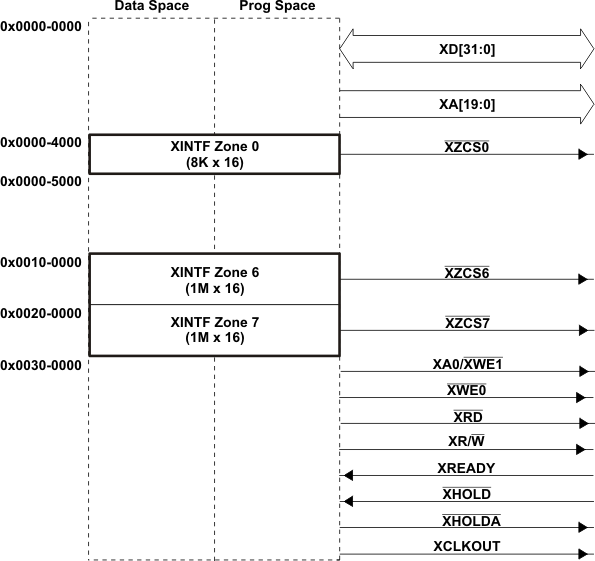

XINTF 是一個非多路復用的異步總線,它類似于 2812 XINTF。XINTF 會映射到圖 8-20 中所示的三個固定區域。

圖 8-21 和圖 8-22 顯示了典型 16 位和 32 位數據總線 XINTF 連接,說明了 XA0 和 XWE1 的信號功能是如何根據具體的配置而變化的。表 8-21定義了 XINTF 配置和控制寄存器。

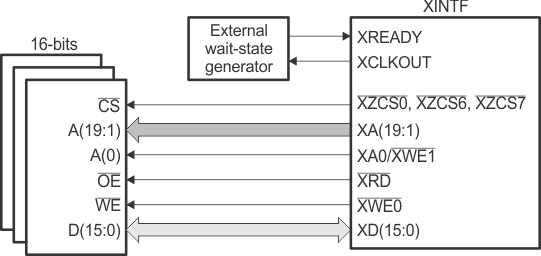

圖 8-21 典型的 16 位數據總線 XINTF 連接

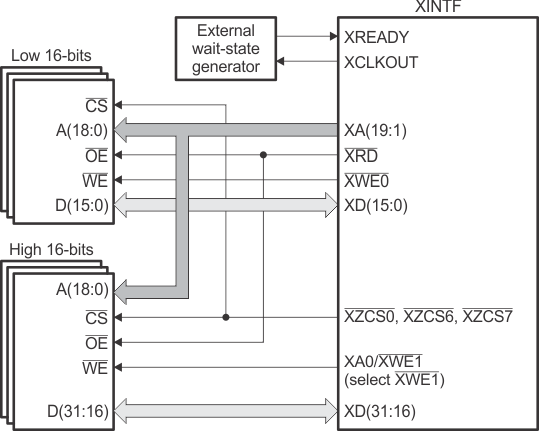

圖 8-22 典型的 32 位數據總線 XINTF 連接| 名稱 | 地址 | 大小 (x16) | 說明 |
|---|---|---|---|
| XTIMING0 | 0x00?0B20 | 2 | XINTF 定時寄存器,區域 0 |
| XTIMING6(1) | 0x00?0B2C | 2 | XINTF 定時寄存器,區域 6 |
| XTIMING7 | 0x00?0B2E | 2 | XINTF 定時寄存器,區域 7 |
| XINTCNF2(2) | 0x00?0B34 | 2 | XINTF 配置寄存器 |
| XBANK | 0x00?0B38 | 1 | XINTF 組控制寄存器 |
| XREVISION | 0x00?0B3A | 1 | XINTF 修訂版本寄存器 |
| XRESET | 0x00?0B3D | 1 | XINTF 復位寄存器 |
