ZHCSIA0C May 2018 – September 2025 TAS3251
PRODUCTION DATA
TAS3251 輸出功率級不需要特定的上電序列,但建議在 PVDD 電源電壓上電后將 RESET 保持為低電平至少 400ms。在柵極驅動電源電壓 (GVDD_X) 和 VDD 電壓高于欠壓保護 (UVP) 電壓閾值之前(參見本數據表的“電氣特性”表),半橋的輸出保持高阻抗?fàn)顟B(tài)。這允許內部電路通過對半橋輸出啟用弱下拉,同時啟動輸出電壓的受控上升序列,從而給外部自舉電容器充電。

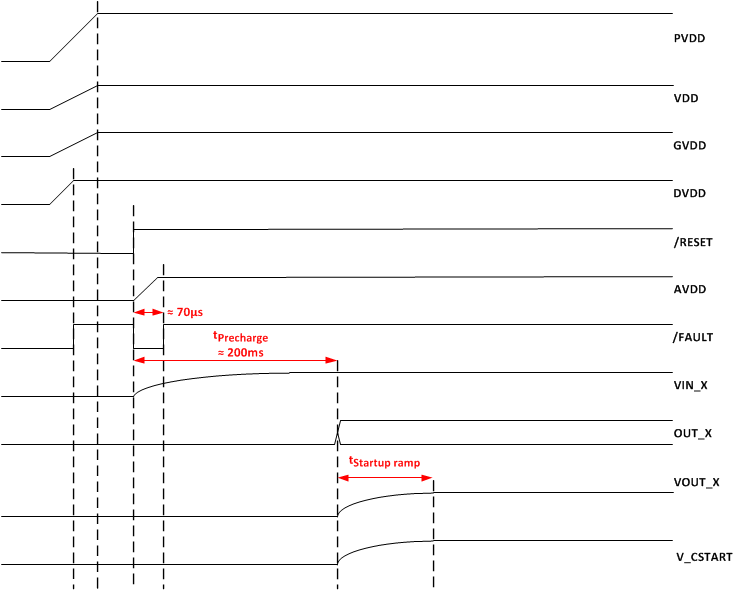

圖 7-18 功率級啟動時序當 RESET 被釋放以打開 TAS3251 時,FAULT 信號將輸出低電平,AVDD 電壓穩壓器將啟用。FAULT 將保持低電平,直到 AVDD 達到欠壓保護 (UVP) 電壓閾值(請參閱本數據表的“電氣特性”表)。隨后,預充電階段開始,以穩定輸入交流耦合電容器上的直流電壓,然后輸出功率級序列會斜升。
