7.5.2.6 雙頻帶動態范圍控制
動態范圍控制 (DRC) 是一種前饋機制，可以用于在指定限制范圍內自動控制音頻信號幅度或動態范圍。動態范圍控制是通過使用 alpha 濾波器能量的估計值來感知音頻信號電平，然后根據已定義的區域和斜率參數調整增益來實現的。動態范圍控制如 圖 7-27 中所示。
圖 7-27 動態范圍控制DRC 各有七個可編程傳輸功能參數：k0、k1、k2、T1、T2、OFF1 和 OFF2。T1 和 T2 參數定義了輸入電平下三段壓縮或擴展區的閾值或邊界。參數 k0、k1 和 k2 分別定義了三個區域中每個區域的曲線增益或斜率。參數 OFF1 和 OFF2 分別指定閾值 T1 和 T2 相對 1:1 傳輸功能曲線的偏移，如 圖 7-28 中所示。

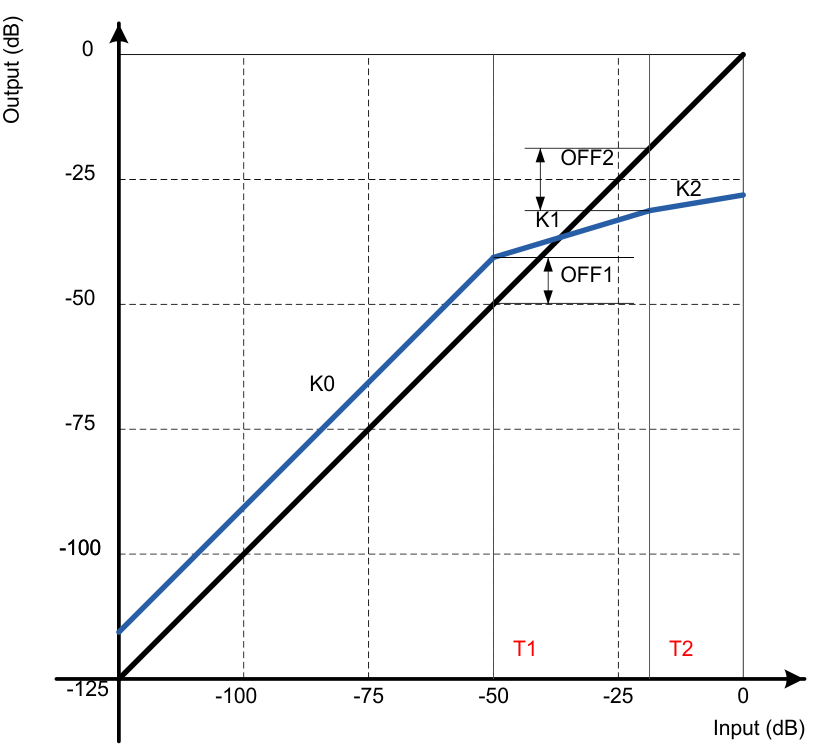

圖 7-28 DRC 傳輸功能示例圖雙頻帶動態范圍控制由兩個 DRC 組成，這兩個 DRC 可以通過在每個頻帶的輸入端使用 BQ 分成兩個頻帶。這兩個頻段發生溢出的頻率稱為交叉頻率。交叉頻率既是用于創建低通濾波器的截止頻率，也是用于創建高通濾波器的截止頻率。由于兩頻帶 DRC 輸出混合器中能量重疊的疊加，并行雙頻帶 DRC 在分頻區域會固有地產生峰值。

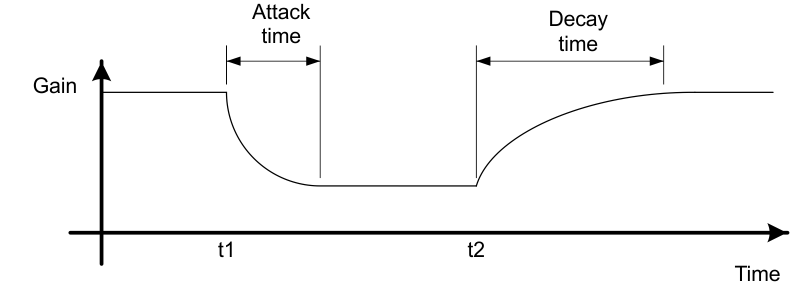

圖 7-29 DRC 起音和衰減每個頻帶中的 DRC 都單獨配備了能量、起音和衰減時間常數。DRC 時間常數用于控制壓縮或擴展過程中 DRC 增益變化和決策的切換時間。能量、起音和衰減時間常數會影響 DRC 的靈敏度水平。時間常數越短，DRC 響應就越激進，反之亦然。
