ZHCSIA0C May 2018 – September 2025 TAS3251
PRODUCTION DATA
單通道工作模式用于描述將期間的兩個輸出端并聯(lián),以增強音頻輸出通道的供電能力的運行方式。這也稱為并聯(lián)橋接負載 (PBTL)。
在 TAS3251 器件輸出側(cè),可在濾波器之前將器件輸出求和,這種配置稱為前置濾波器 PBTL。但是,兩個輸出可能需要在輸出濾波器的電感器部分之后合并在一起。這樣做確實需要兩個額外的電感器,但允許使用更小、更便宜的電感器,因為電流是在兩個電感器之間分配的。此過程稱為 后置濾波器 PBTL。圖 7-19 和 圖 7-20 中顯示了單通道操作的兩種變體。
圖 7-19 前置濾波器 PBTL

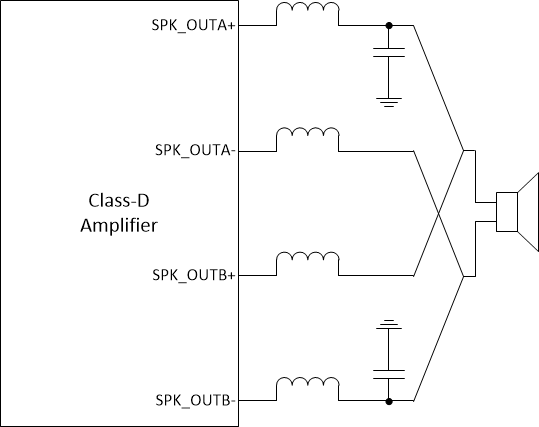

圖 7-20 后置濾波器 PBTL在 TAS3251 器件輸入側(cè),可從 TDM 流中的任意時隙或 I2S、LJ、RJ 信號的左幀或右?guī)x擇單通道放大器的輸入信號。TAS3251 器件還可配置為放大兩信號的混合,例如低音炮通道將左右通道混合后通過低通濾波器輸出單聲道低頻信號。
