ZHCSIA0C May 2018 – September 2025 TAS3251
PRODUCTION DATA

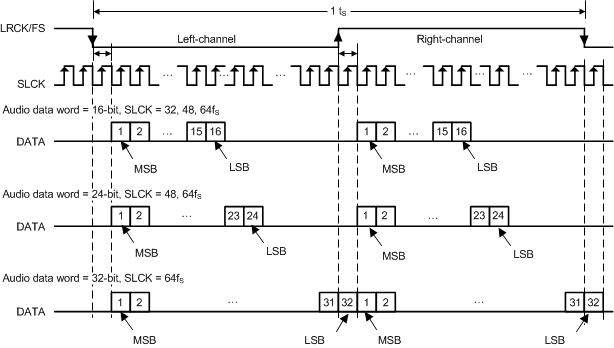

TAS3251 器件支持業界通用音頻數據格式,包括標準 I2S 和左對齊。通過寄存器 (P0-R40) 選擇數據格式。所有格式都需要二進制補碼、MSB 在前的音頻數據;接受高達 32 位的音頻數據。圖 7-4 至圖 7-9 詳細介紹了數據格式。

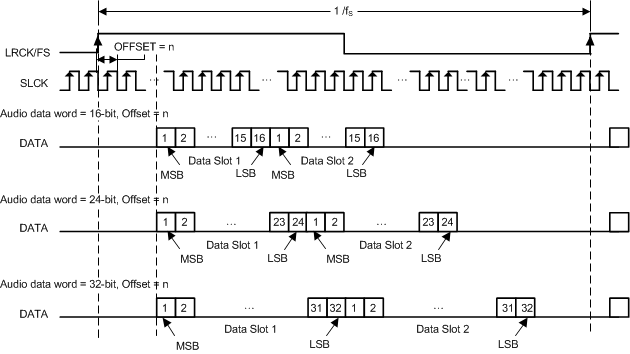

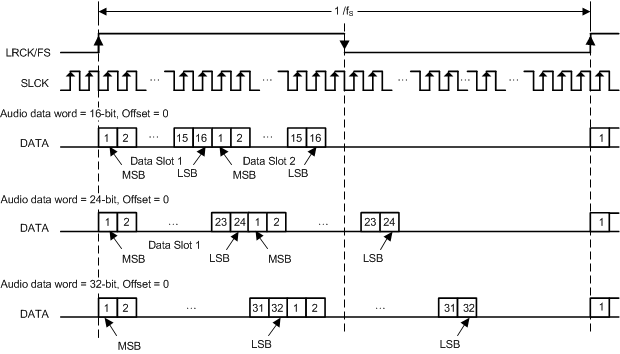

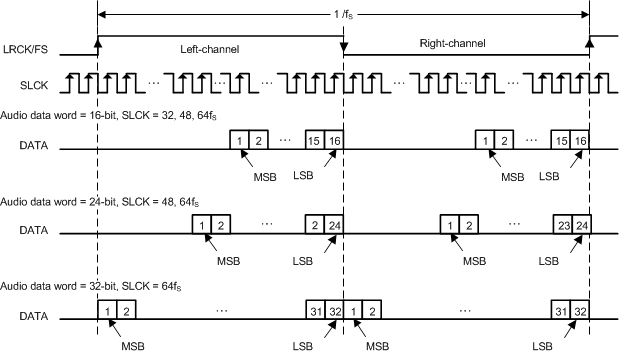

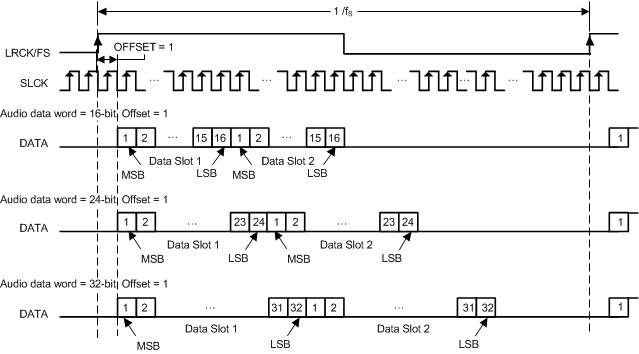

TAS3251 器件還支持右對齊和 TDM/DSP 數據。使用寄存器 (P0-R40) 選擇 I2S、LJ、RJ 和 TDM/DSP。所有格式都需要二進制補碼、MSB 優先的音頻數據。最多接受 32 位。默認設置為 I2S 和 24 位字長。I2S 目標時序如 圖 6-3 所示。
顯示了串行音頻接口的詳細計時示意圖。
除了用作 I2S 目標外,TAS3251 器件還可以充當 I2S 控制器,通過將 MCLK 輸入生成的 SCLK 和 LRCK/FS 輸出。表 7-7 列出了用于將器件置于控制器或目標模式的寄存器。有關控制器模式下的串行音頻接口時序要求,請參閱 節 6.11 部分。有關目標模式時序,請參閱 節 6.10 部分。
| 寄存器 | 功能 |
|---|---|
| P0-R9-B0、B4 和 B5 | I2S 控制器模式選擇 |
| P0-R32-D[6:0] | SCLK 分頻器和 LRCK/FS 分頻器 |
| P0-R33-D[7:0] |

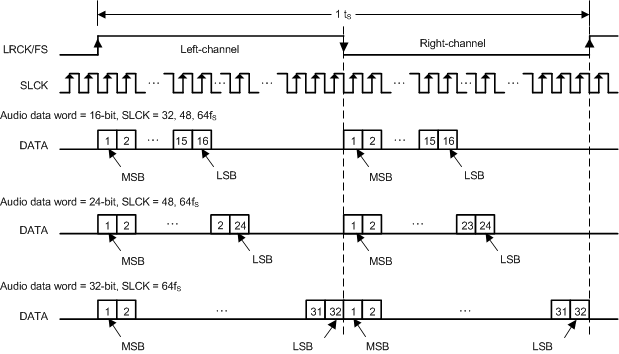

圖 7-4 左對齊音頻數據格式
