ZHCSIA0C May 2018 – September 2025 TAS3251
PRODUCTION DATA

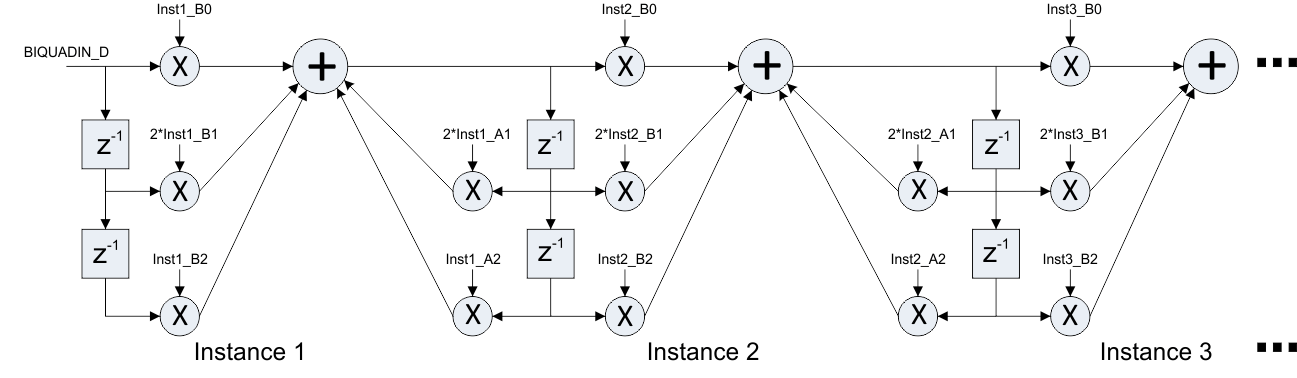

該器件支持左聲道最多 15 個獨立可調 PEQ,右聲道同樣支持最多 15 個獨立可調 PEQ。PEQ 使用級聯的“直接形式 1”BQ 結構實現,如圖 7-23 中所示。
圖 7-23 級聯 BQ 結構
所有 BQ 系數都使用 a0 進行標準化,以確保 a0 等于 1。該結構需要 5 個 BQ 系數,如 表 7-25 中所示。任何系數大于 1 的 BQ 都會按照節 7.5.2.4 中所述進行增益調節。
| TAS3251 的 BQ 系數 | 系數計算 |
|---|---|
| B0_DSP | b0/a0 |
| B1_DSP | b1 / (a0 × 2) |
| B2_DSP | b2/a0 |
| A1_DSP | –a1 / (a0 × 2) |
| A2_DSP | –a2 / a0 |
