5.8 典型特性
除非另有說明：CIN = COUT = 2 × 10μF 陶瓷和 2 ×μ F 33μF 電解電容器，VDD = 3.3V，已啟用電荷泵，TA = 25°C

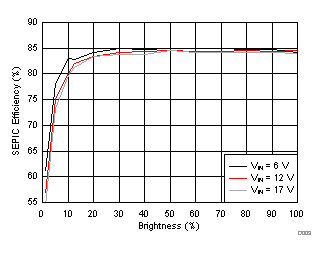

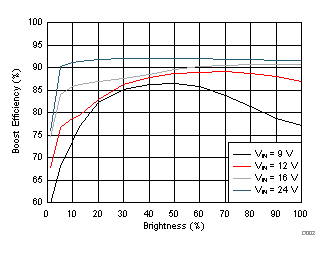

| ?SW = 303kHz | 8 個 LED/串 | 150mA/串 |
| L1 = 22μH | 6 串 |
| ?SW = 303kHz | 2 個 LED/串 | 15mA/串 |
| L1 = 10μH, L2 = 15μH | 6 串 | |

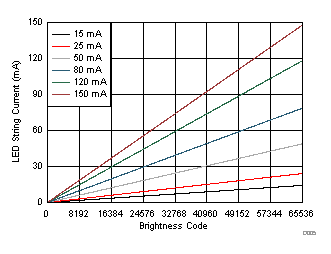

圖 5-6 電流線性

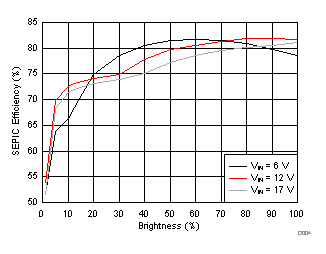

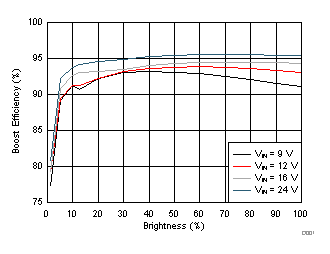

| ?SW = 2.2MHz | 8 個 LED/串 | 150mA/串 |
| L1 = 10μH | 6 串 |
| ?SW = 2.2MHz | 2 個 LED/串 | 150mA/串 |
| L1 = L2 = 4.7μH | 6 串 |

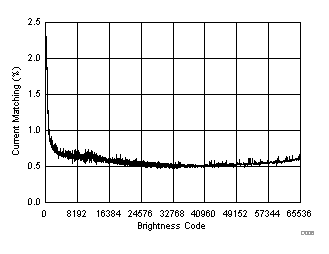

圖 5-7 電流匹配
