6.3.5 電荷泵
集成的穩壓電荷泵可以用于為升壓控制器的外部 FET 提供柵極驅動。通過自動檢測 VDD 和 CPUMP 引腳是否連接在一起來啟用或者禁用電荷泵。如果 VDD < 4.5V，則使用電荷泵產生 5V 柵極電壓來驅動外部升壓開關 FET。為了使用電荷泵，需要在 C1N 和 C1P 之間放置一個 2.2μF 電容器。如果不需要電荷泵，C1N 和 C1P 可以保持未連接狀態，并且 CPUMP 引腳連接到 VDD。4.7μF CPUMP 電容器用來存儲柵極驅動器的能量。在電荷泵啟用和禁用狀態下，需要使用 CPUMP 電容器，并且必須盡可能靠近 CPUMP 引腳放置。圖 6-1 和圖 6-2 顯示了兩個用例所需的連接。
圖 6-1 電荷泵啟用電路

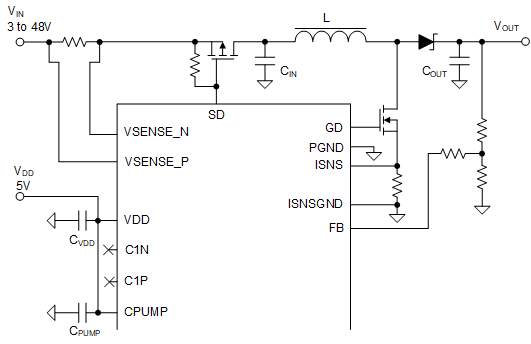

圖 6-2 電荷泵禁用電路如果啟用了電荷泵，CPCAP_STATUS 位會顯示是否檢測到飛跨電容器，而 CP_STATUS 位會顯示任何電荷泵故障的狀態并生成 INT 信號。CP_INT_EN 位可以用于防止電荷泵故障導致 INT 引腳中斷。
