8.2.1 用于顯示屏背光的全功能應用

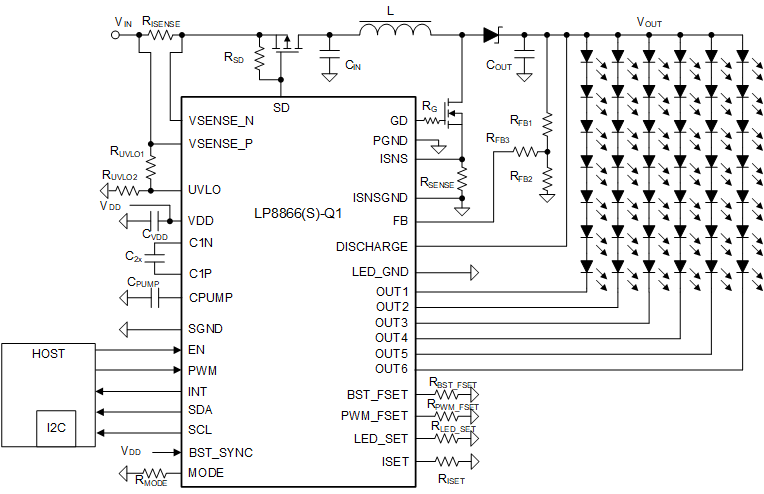

圖 8-1 顯示了采用升壓拓?fù)涞?LP8866S-Q1 器件的完整應用。它在顯示模式下支持 6 個 LED 燈串，每個 LED 為 150mA，并具有自動 60°相移。亮度控制寄存器用于通過 I2C 通信實現 LED 調光方法。啟用電荷泵以實現具有展頻功能的 400kHz 升壓開關頻率。
圖 8-1 用于顯示屏背光的全功能應用
