4 引腳配置和功能

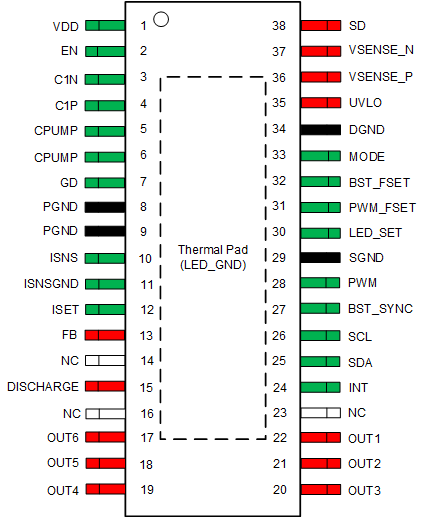

圖 4-1 DCP 封裝38 引腳 HTSSOP頂視圖

產品預發布

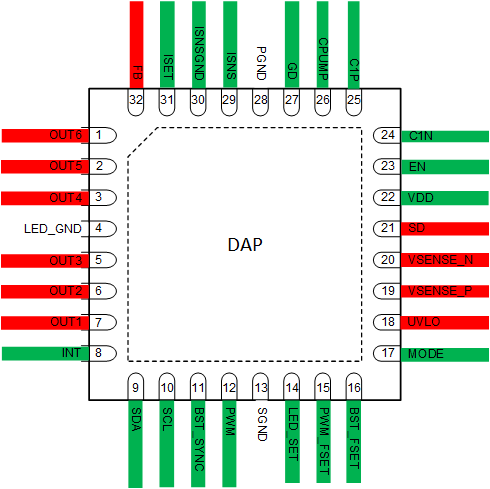

圖 4-2 RHB 封裝 32 引腳 QFN 頂視圖

表 4-1 HTTSOP 引腳功能

引腳		類型	說明
編號	名稱	類型	說明
1	VDD	電源	內部模擬和數字電路的電源輸入。在 VDD 引腳和 GND 之間連接一個 10μF 的電容器。
2	EN	模擬	使能輸入。
3	C1N	模擬	電荷泵飛跨電容器的負輸入。如果未使用該功能，則將該引腳保持懸空狀態。
4	C1P	模擬	電荷泵飛跨電容器的正輸入。如果未使用該功能，則將該引腳保持懸空狀態。
5	CPUMP	電源	電荷泵輸出引腳。如果不使用電荷泵，則連接到 VDD。建議在 CPUMP 引腳上使用 4.7μF 去耦電容器。
6	CPUMP	電源	電荷泵輸出引腳。始終與引腳 5 連接。
7	GD	模擬	外部 N-FET 的柵極驅動器輸出。
8	PGND	GND	電源地。
9	PGND	GND	電源地。
10	ISNS	模擬	升壓電流檢測引腳。
11	ISNSGND	GND	電流感應電阻器 GND。
12	ISET	模擬	通過外部電阻器的 LED 滿量程電流設置。
13	FB	模擬	升壓反饋輸入。
14	NC	不適用	不連接 - 保持懸空。
15	放電	模擬	升壓輸出電壓放電引腳。連接到升壓輸出。
16	NC	不適用	不連接 - 保持懸空。
17	OUT6	模擬	LED 灌電流輸出。如果未使用，則接地。。
18	OUT5	模擬	LED 灌電流輸出。如果未使用，則接地。。
19	OUT4	模擬	LED 灌電流輸出。未使用的引腳必須接地。
20	OUT3	模擬	LED 灌電流輸出。未使用的引腳必須接地。
21	OUT2	模擬	LED 灌電流輸出。未使用的引腳必須接地。
22	OUT1	模擬	LED 灌電流輸出。未使用的引腳必須接地。
23	NC	不適用	不連接 - 保持懸空。
24	INT	模擬	器件故障中斷輸出，漏極開路。建議使用 10kΩ 上拉電阻器。
25	SDA	模擬	適用于 I2C 接口的 SDA。建議使用 10kΩ 上拉電阻器。
26	SCL	模擬	適用于 I2C 接口的 SCL。建議使用 10kΩ 上拉電阻器。
27	BST_SYNC	模擬	用于同步升壓的輸入。不使用同步時，將此引腳接地以禁用展頻，或連接到 VDD 以啟用展頻。
28	PWM	模擬	用于亮度控制的 PWM 輸入。如果不使用，應連接到 GND。
29	SGND	GND	信號地。
30	LED_SET	模擬	通過外部電阻器進行 LED 燈串配置。不保持懸空。
31	PWM_FSET	模擬	通過外部電阻器設置 LED 調光頻率。不保持懸空。
32	BST_FSET	模擬	通過外部電阻器設置升壓開關頻率。不保持懸空。
33	MODE	模擬	通過外部電阻器設置調光模式。不保持懸空。
34	DGND	GND	數字地。
35	UVLO	模擬	用于通過連接至 VIN 的外部電阻器編程輸入 UVLO 閾值的輸入電壓檢測。
36	VSENSE_P	模擬	用于輸入電壓檢測的引腳，用于 OVP 保護，以及用于輸入電流檢測的正輸入。
37	VSENSE_N	模擬	用于輸入電流感測的負輸入。如果不使用輸入電流感測，請連接到 VSENSE_P 引腳。
38	SD	模擬	電源線 FET 控制。漏極開路輸出。如果未使用該引腳，則將其保持懸空。
DAP	LED_GND	GND	LED 接地連接。

表 4-2 QFN 引腳功能

引腳		類型	說明
編號	名稱	類型	說明
1	OUT6	模擬	LED 灌電流輸出。如果未使用，則接地。。
2	OUT5	模擬	LED 灌電流輸出。如果未使用，則接地。。
3	OUT4	模擬	LED 灌電流輸出。未使用的引腳必須接地。
4	LED_GND	GND	LED 接地連接。
5	OUT3	模擬	LED 灌電流輸出。未使用的引腳必須接地。
6	OUT2	模擬	LED 灌電流輸出。未使用的引腳必須接地。
7	OUT1	模擬	LED 灌電流輸出。未使用的引腳必須接地。
8	INT	模擬	器件故障中斷輸出，漏極開路。建議使用 10kΩ 上拉電阻器。
9	SDA	模擬	適用于 I2C 接口的 SDA。建議使用 10kΩ 上拉電阻器。
10	SCL	模擬	適用于 I2C 接口的 SCL。建議使用 10kΩ 上拉電阻器。
11	BST_SYNC	模擬	用于同步升壓的輸入。不使用同步時，將此引腳接地以禁用展頻，或連接到 VDD 以啟用展頻。
12	PWM	模擬	用于亮度控制的 PWM 輸入。如果不使用，應連接到 GND。
13	SGND	GND	信號地。
14	LED_SET	模擬	通過外部電阻器進行 LED 燈串配置。不保持懸空。
15	PWM_FSET	模擬	通過外部電阻器設置 LED 調光頻率。不保持懸空。
16	BST_FSET	模擬	通過外部電阻器設置升壓開關頻率。不保持懸空。
17	MODE	模擬	通過外部電阻器設置調光模式。不保持懸空。
18	UVLO	模擬	用于通過連接至 VIN 的外部電阻器編程輸入 UVLO 閾值的輸入電壓檢測。
19	VSENSE_P	模擬	用于輸入電壓檢測的引腳，用于 OVP 保護，以及用于輸入電流檢測的正輸入。
20	VSENSE_N	模擬	用于輸入電流感測的負輸入。如果不使用輸入電流感測，請連接到 VSENSE_P 引腳。
21	SD	模擬	電源線 FET 控制。漏極開路輸出。如果未使用該引腳，則將其保持懸空。
22	VDD	電源	內部模擬和數字電路的電源輸入。在 VDD 引腳和 GND 之間連接一個 10μF 的電容器
23	EN	模擬	使能輸入。
24	C1N	模擬	電荷泵飛跨電容器的負輸入。如果未使用該功能，則將該引腳保持懸空狀態。
25	C1P	模擬	電荷泵飛跨電容器的正輸入。如果未使用該功能，則將該引腳保持懸空狀態。
26	CPUMP	電源	電荷泵輸出引腳。如果不使用電荷泵，則連接到 VDD。建議在 CPUMP 引腳上使用 4.7μF 去耦電容器。
27	GD	模擬	外部 N-FET 的柵極驅動器輸出。
28	PGND	GND	電源地。
29	ISNS	模擬	升壓電流檢測引腳。
30	ISNSGND	GND	電流感應電阻器 GND。
31	ISET	模擬	通過外部電阻器的 LED 滿量程電流設置。
32	FB	模擬	升壓反饋輸入。
DAP	LED_GND	GND	LED 接地連接。
