6.3.6.3 升壓自適應電壓控制
LP8866S-Q1 升壓直流/直流轉換器為 LED 生成陽極電壓。在正常運行期間，升壓輸出電壓基于 LED 電流吸收余量電壓自動調整。這稱為自適應升壓控制。使用的 LED 輸出數量由 LED_SET 引腳設置，并且僅監測有效 LED 輸出以控制自適應升壓電壓。具有開路或短路故障的任何 LED 燈串也會從自適應電壓控制環路中移除?？刂骗h(huán)路會定期監測 LED 驅動器引腳電壓，如果任何 LED 輸出降至 VHEADROOM 閾值以下，則升壓電壓升高。升壓電壓會降低，直到任何 LED 輸出都達到 VHEADROOM 閾值。請參閱圖 6-4，了解升壓電壓如何根據 OUTx 引腳電壓、VHEADROOM 和 VHEADROOM_HYS 自動調節。

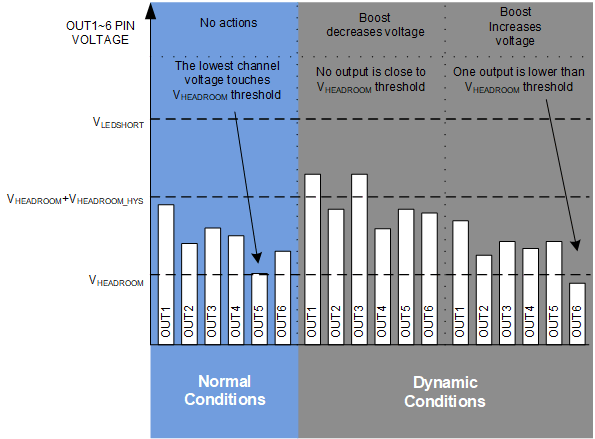

圖 6-4 自適應升壓電壓控制環路功能電阻分壓器（R1、R2）定義了最小和最大自適應升壓電壓水平。反饋電路在升壓及 SEPIC 拓撲中的運行方式相同。根據最大 LED 燈串電壓規格選擇最大升壓電壓，并需要至少比最大 LED 燈串電壓高 1V 才能使灌電流正常工作。在 LED 驅動器處于活動狀態之前，升壓啟動至初始升壓電平。初始升壓電壓大約處于最小到最大升壓電壓的 88% 點。一旦 LED 驅動器通道處于運行狀態，升壓輸出電壓將根據 OUTx 引腳電壓自動調整。在 HUD 應用中，F(xiàn)B 引腳電阻分壓器還可調節升壓 OVP、OCP 電平和 LED 短路電平。
