6.3.6 升壓控制器
LP8866S-Q1 電流模式控制的升壓直流/直流控制器為 LED 生成陽極電壓。升壓是一種具備逐周期電流限制的電流模式控制拓?fù)?。升壓轉換器檢測開關電流以及連接在 ISNS 及 ISNSGND 之間的外部檢測電阻器上的電流。20mΩ 檢測電阻可以產生 10A 逐周期電流限制。檢測電阻值可以在 15mΩ 和 50mΩ 之間變化，具體取決于應用。最大升壓電壓通過 VOUT 及 FB 之間連接的外部 FB 引腳電阻分壓器進行配置。FB 分壓器公式如節 6.3.6.3所述。

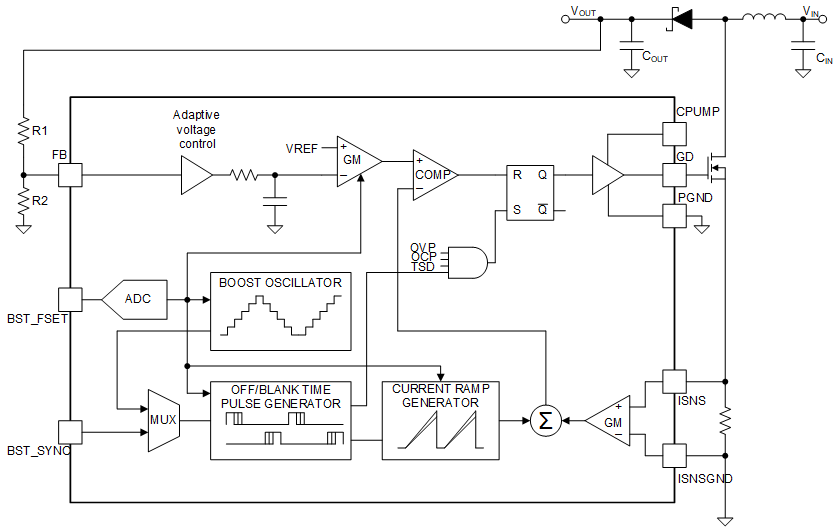

圖 6-3 升壓控制器方框圖升壓開關頻率可通過 BST_FSET 上的外部電阻器在 100kHz 至 2.2MHz 范圍內調節（請參閱表 6-2）。需要精度為 1% 的電阻器來保持正常運行。
表 6-1 升壓頻率選擇
| R_BST_FSET (kΩ) | 升壓頻率 (kHz) |
|---|---|
| 3.92 | 400 |
| 4.75 | 200 |
| 5.76 | 303 |
| 7.87 | 100 |
| 11 | 500 |
| 17.8 | 1818 |
| 42.2 | 2000 |
| 124 | 2222 |
