8.2.2 具有基本/最小操作的應用
如果需要盡可能降低設計的材料成本和 PCB 面積，LP8866S-Q1 僅需很少的外部元件即可實現基本功能。在此示例中，LP8866S-Q1 配置為使用外部元件且無 I2C 通信。移除了電源線 FET，輸入電流檢測也是如此。不使用內部電荷泵，并禁用所有外部同步功能和特殊功能。由于 PCB 面積和高度限制，移除了 33μF 鋁聚合物電解電容器。此外，升壓外部補償用于補償 33μF 鋁聚合物電解電容器的去除。

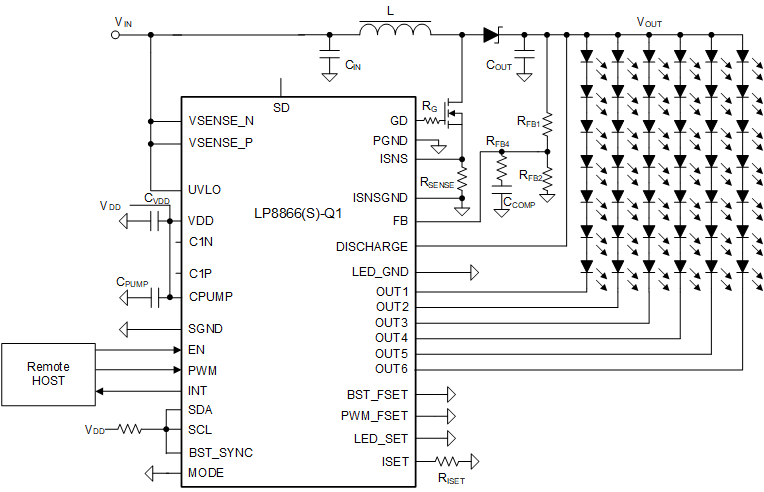

圖 8-5 最小設計/最小元件應用
