6.3.8.5 混合模式
除了相移 PWM 調光之外，LP8866S-Q1 還支持混合調光模式?；旌险{(diào)光組合了 PWM 和電流模式，用于控制顯示亮度路徑的亮度。通過使用混合調光，調光比可再增加 8 倍。在混合模式下，PWM 調光用于低亮度范圍的亮度，電流調光用于高亮度級別，如圖 6-11 所示。電流調光控制可提高光學效率，因?yàn)樵谳^低電流下會提高 LED 效率。低亮度級別的 PWM 調光控制可以確保實現線性的準確控制?？赏ㄟ^(guò) MODE 引腳上的電阻值選擇混合模式，如表 6-7 所示。PWM 和電流模式轉換閾值可設置為 12.5% 或 0%亮度。后一種選擇可實現純電流調光控制模式。

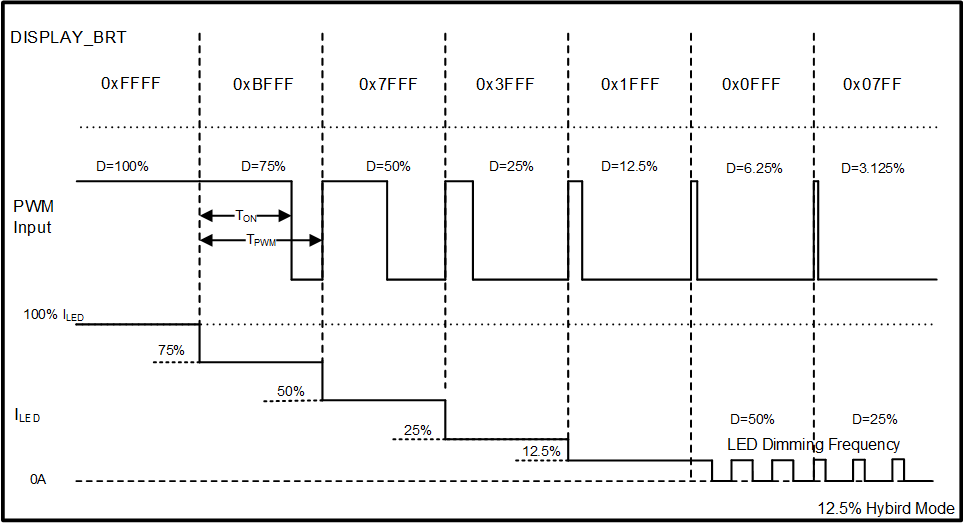

圖 6-11 混合調光圖
