6.3.9.3.1 LED 開路故障 (OPEN_LED)
在正常升壓操作期間，如果任何使用的 LED 輸出降至 LED_DRV_HEADROOM 閾值電平以下，則升壓電壓會升高。如果升壓輸出電壓達到最大值且至少一個 LED 輸出仍低于閾值，則會檢測到開路 LED 故障。然后，開路串與升壓自適應控制環路斷開連接，其輸出被禁用。任何 LED 故障都會設置狀態位 LED_STATUS，除非禁用 LED 中斷，否則會生成中斷。開路 LED 故障的詳細信息可通過 OPEN_LED 和 LEDx_FAULT 位（x = 1...6）讀取。這些位保持其值，直到器件斷電。但是，中斷清除過程可以清除 LED_STATUS 位。如果檢測到新的 LED 故障，將設置 LED_STATUS 并再次生成中斷。

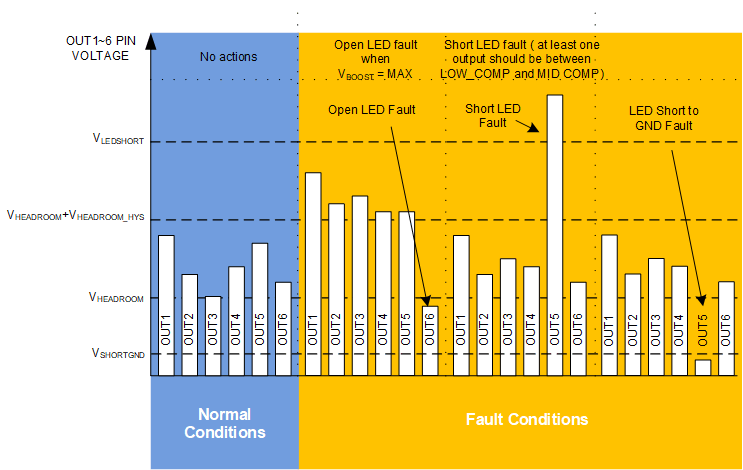

圖 6-18 LED 開路和短路檢測邏輯
