6.3.8.7 Sloper
通過可選的 sloper 函數，從一個亮度值到另一個亮度值更為平滑。默認情況下，高級 sloper 啟用的線性 sloper 持續時間為 200ms。兩個亮度值之間的轉換時間通過 SLOPE_SELECT[2:0] 位進行編程（當為 000 時，Sloper 處于禁用狀態）。啟用高級傾斜器后，亮度變化會進一步平滑，使人眼更加愉悅。使用 ADV_SLOPE_ENABLE 寄存器位來啟用高級斜率。

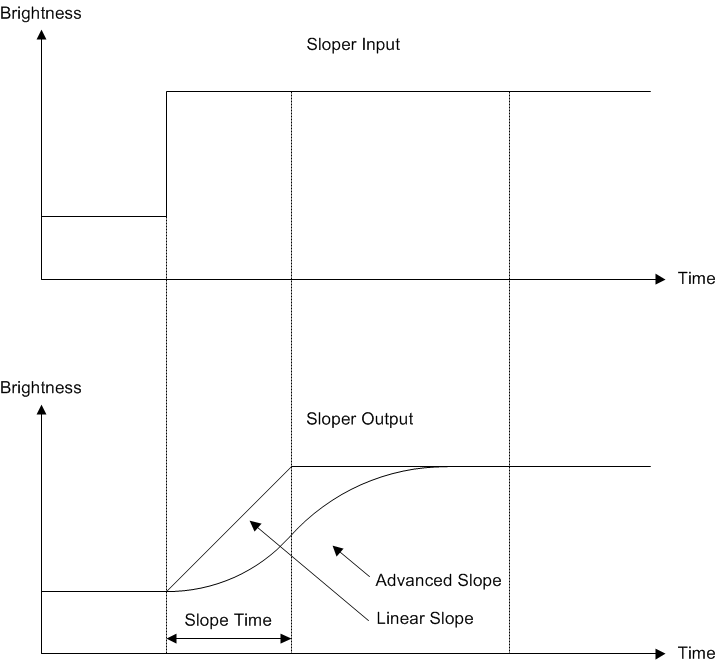

圖 6-13 亮度 sloper
