6.3.8.1 亮度控制信號路徑
BRT_MODE 寄存器選擇顯示亮度路徑的輸入是 PWM 輸入引腳還是 DISP_BRT 寄存器。PWM 輸入控制是上電后默認設置。亮度控制信號路徑圖如圖 6-9 所示
顯示亮度路徑具有可以啟用的 sloper 函數。默認情況下，sloper 函數處于啟用狀態。sloper 和抖動函數也可通過 I2C 控制進行編程。sloper 函數在節 6.3.8.7中進行了介紹、dither 函數在節 6.3.8.9中進行了介紹。

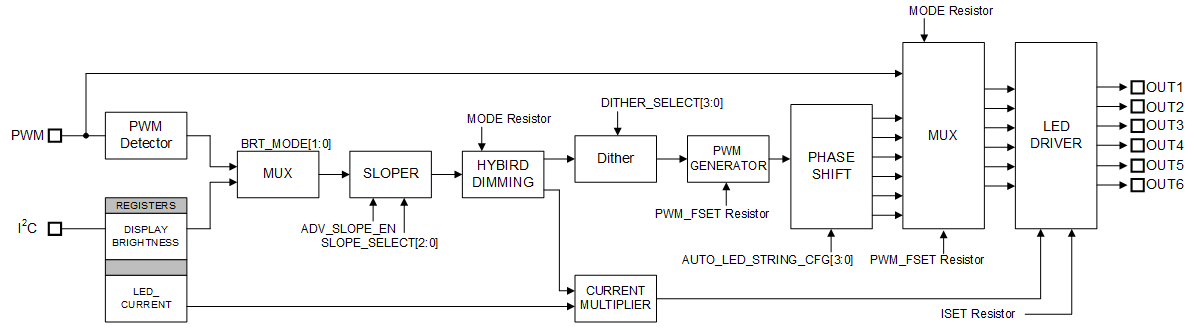

圖 6-9 LP8866S-Q1 亮度路徑圖
