6.3.9.1.1 VIN 欠壓故障 (VINUVLO)
LP8866S-Q1 器件支持 VIN 欠壓和過壓保護。欠壓閾值可通過 UVLO 引腳上的外部電阻分壓器進行編程。如果在 LP8866S-Q1 器件運行期間，UVLO 引腳電壓降至 UVLO 下降水平（典型值為 0.787V）以下，升壓、LED 輸出和電源線 FET 關閉，器件進入 STANDBY 模式。SUPPLY_FAULT_STATUS 寄存器中也會設置 VINUVLO_STATUS 位并觸發(fā) INT 引腳。當 UVLO 電壓上升到上升閾值水平以上時，LP8866S-Q1 退出 STANDBY 模式并開始啟動序列。
圖 6-16 VIN UVLO 設置電路以下公式用來計算 VIN 上升沿的 UVLO 閾值：
方程式 16.
其中
- VINUVLO_TH = 0.787V
可以使用以下公式來設計和計算 UVLO 閾值的遲滯。
方程式 17.
其中
- IUVLO = 5μA
因此，可以使用以下公式來計算 VIN 下降沿的 UVLO 閾值：
方程式 18.
分壓器的底部電阻器 R5 能夠通過附加的外部 N 型 FET 斷開與 GND 的連接，如圖 6-17 所示。此設計旨在更大限度地減少關斷模式下的 VIN 漏電流，從而延長電池壽命。

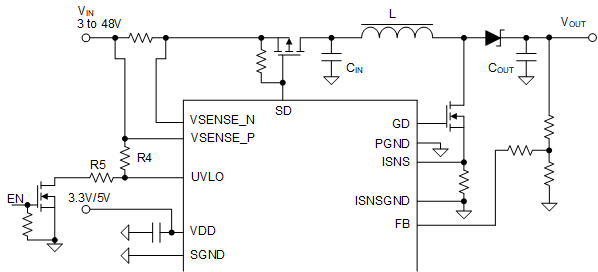

圖 6-17 無電流漏電路徑的 VIN UVLO 設置電路
