6.3.6.3.2 使用三電阻方法的 FB 分壓器
使用三電阻分壓器電路的 FB 引腳電路可以用于需要低于 200kΩ 電阻的應用。

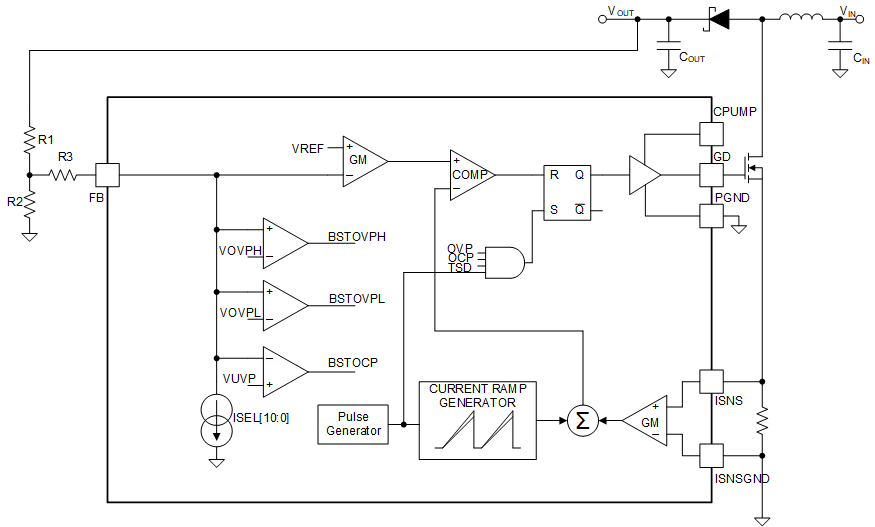

圖 6-6 三電阻 FB 分壓器電路最大升壓電壓可以用公式 7 計算。在 OPEN 燈串檢測期間或所有 LED 燈串都保持斷開狀態時，可以達到最大升壓電壓。
方程式 7.
其中
- VREF = 1.21V
- ISEL_MAX = 38.7μA
- R1 /R2 的正常建議范圍為 7 至 15
最小升壓電壓必須小于最小 LED 燈串電壓。最小升壓電壓在方程式 8 中計算：
方程式 8.
當達到升壓 OVP_LOW 電平時，升壓控制器停止開關升壓 FET，并且 BSTOVPL_STATUS 位會被設置。在這種情況下，LED 驅動器仍處于活動狀態，升壓輸出電平下降后，升壓將恢復正常的開關操作。升壓 OVP 低電壓閾值隨著電流升壓電壓動態變化。升壓 OVP 低電壓的在方程式 9 中計算：
方程式 9.
其中
- VFB_OVPL= 1.423V
- VREF= 1.21V
當達到升壓 OVP_LOW 電平時，升壓控制器將進入故障恢復模式，并且 BSTOVPH_STATUS 位會被設置。升壓 OVP 高壓閾值也會隨電流升壓電壓動態變化，在方程式 10 中計算：
方程式 10.
其中
- VFB_OVPH = 1.76V
- VREF= 1.21V
當達到升壓 UVP 級別時，升壓控制器啟動一個 110ms OCP 計數器。LP8866S-Q1 器件進入故障恢復模式，并在計時器到期之前升壓電壓未上升到 UVP 閾值以上時設置 BSTOCP_STATUS 位。升壓 UVP 電閾值也會隨電流升壓電壓動態變化，在方程式 11 中計算：
方程式 11.
其中
- VUVP = 0.886V
- VREF= 1.21V
