如圖 8-1 所示,每個寄存器訪問都由 24 位組成。第一個位為高電平時進行讀取,為低電平時進行寫入。
接下來的 15 位是要寫入的寄存器的地址。在寫入操作期間,最后 8 位是寫入到已尋址寄存器的數據。在讀取操作期間,SDI 上的最后 8 個位將被忽略,在此期間,SDO 將輸出來自已尋址寄存器的數據。圖 8-1 展示了串行協議詳細信息。

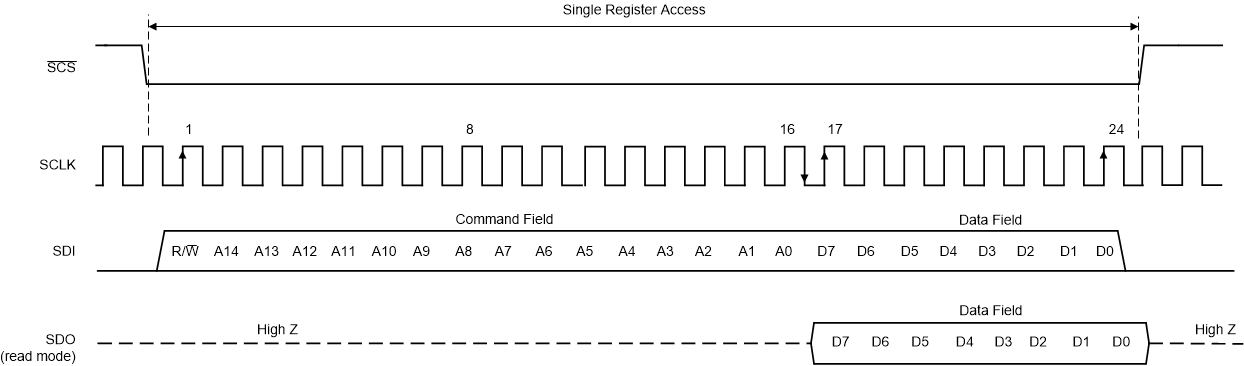

圖 8-1 串行接口協議:?jiǎn)为?dú)讀取和寫入
