7.3.7.2.6 串行器/解串器接收器眼圖掃描
所有接收通道都提供有助于映射接收到的數據眼圖的特性。并支持多種不同的模式（如需模式列表，請參閱 ES 寄存器）。以下各節介紹了如何從器件獲取眼圖掃描數據以及一些構建眼圖的方法。然后，必須在外部（通常是在軟件中）執行將這些數據轉換為眼圖的過程。
所用基本原理如下：
- 啟用專用眼圖掃描輸入采樣器，并在采樣值與普通數據樣本不同時生成錯誤。
- 向?qū)Ｓ醚蹐D掃描采樣器施加電壓偏移。
- 應用相位偏移來調整眼圖掃描采樣器的采樣時刻。
- 重置錯誤計數器
- 指定掃描持續時間并啟動掃描過程。掃描完成后，檢查發生了多少錯誤。
- 更改電壓和/或相位偏移，然后重復。
或者，可以將該算法配置為在指定的時間間隔內，優化指定相位偏移處的電壓偏移。
可以在接收正常的數據流量時使用眼圖掃描。
用于直接控制眼圖掃描和符號響應提取的寄存器字段包括 ES、ESBSEL、ESPO、ESVO、ESVO_OVR、ESLEN、ESRUN 和 ESDONE。在 PHY_STATUS 寄存器的 ECOUNT 字段中累積眼圖掃描錯誤（請參閱串行器/解串器 PHY 狀態）?？梢酝ㄟ^(guò) ES 字段選擇所需的眼圖掃描模式，如下所示。所有 ES 設置均使用 ESLEN 字段來確定掃描過程持續時間。
| ES 字段 | 效果 |
|---|---|
| 0000 | 禁用：眼圖掃描已禁用（眼圖掃描采樣器斷電） |
| 0X01 | 比較如果 ES[2] = 0，則對正常樣本和眼圖掃描樣本之間的不匹配進行計數，否則進行匹配。 |
| 0X10 | 比較零：因?yàn)?ES = 0X01，但僅分析零，忽略一。 |
| 0X11 | 比較一：當 ES = 0X01 時，但僅分析一，而忽略零。 |
| 0100 | 計數一：當眼圖掃描樣本為 1 時，ECOUNT 遞增。 |
| 1X00 | 平均：將 ESVO_S 調整為平均眼圖張開度。在 ES[2] = 0 時分析零，在 ES[2]= 1 時分析一。 |
| 1X01 | 外部：將 ESVO_S 調整至外部眼圖張開度（最低電壓零，最高電壓 1）。在 ES[2] = 0 時分析零，在 ES[2]= 1 時分析一。 |
| 1X10 | 內部：將 ESVO_S 調整為內眼圖張開度（最高電壓零，最低電壓 1）。在 ES[2] = 0 時分析零，在 ES[2]= 1 時分析一。 |
除設置 0X01 外，所有眼圖掃描選項僅分析 1 或 0。請注意，在決定一個位是一還是零之前會應用 INVPAIR 的值。
眼圖掃描僅分析每接收到的第 32 個位，其位置由寄存器字段 ESBSEL 設置。
為了構建完整的眼圖，疊加來自字內所有位置和兩極性的數據?；蛘?，基于每秒或第四位組裝眼圖，可以判斷數據流中是否存在任何占空比或正交失真。

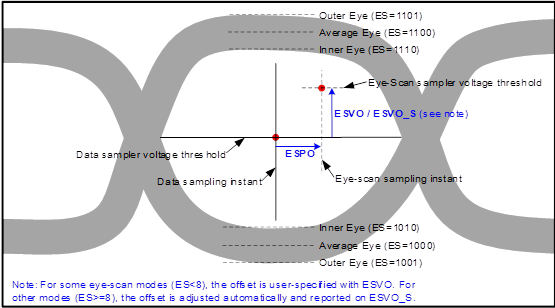

圖 7-49 眼圖掃描術語
